Die MC 2005 im Überblick

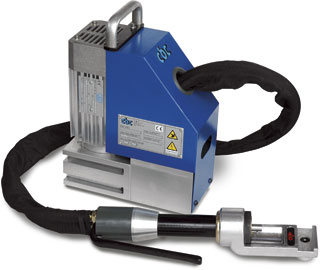

Die CBC MC 2005 verfügt über eine motorbetriebene Pumpe und einen Biegekopf, die durch einen 3 Meter langen Hydraulikschlauch miteinander verbunden sind, sodass die Pumpe an Ort und Stelle verbleiben kann, während der Biegekopf zum Rohr bewegt wird. Die Maschine kann geglühte Kupferrohre sowie Edelstahl- oder bonderisierte Stahlrohre mit einem Durchmesser von bis zu 22 mm und Mehrschichtrohre mit einem Durchmesser von bis zu 50 mm biegen. Die Biegeformen und Gegenformen der Modelle OB/85S, OB/KIT und OB 2003 E sind ebenfalls kompatibel.
Ein 0,18-kW-Asynchronmotor (230 V/50 Hz, 1.400 U/min; andere Spannungen auf Anfrage erhältlich) treibt die Pumpe im Aluminiumgehäuse an. Die Maschine wird in einem robusten Metallkoffer transportiert, die Biegeformen und Gegenformen in einem separaten Kunststoffkoffer. Das Set enthält Biegeformen aus Aluminiumdruckguss und Gegenformen aus Stahl mit Schnellkupplungsseiten aus Druckguss.
Für Mehrschichtrohre mit Durchmessern von 40 und 50 mm ist ein Satz aus Biegeformen und Gegenformen im Koffer (0001045) erhältlich. Die Ausführungen L, M und N biegen geglühten Edelstahl bis zu 22 × 1,2 mm und bonderisierten Stahl bis zu 22 × 2 mm mit verstärkten Gegenformen für Hydraulikleitungen.
Technische Daten
| Motor | Asynchronmotor 0,18 kW, 1.400 U/min |
|---|---|
| Netzanschluss | 230 V / 50 Hz (andere Spannungen auf Anfrage) |
| Gehäuse | Aluminium |
| Hydraulikschlauch | ca. 3 m |
| Biegeformen | Aluminiumdruckguss |
| Gegenformen | Stahl mit Seitenteilen aus Aluminiumdruckguss, Schnellkupplung |
| Koffer | Metallkoffer für die Maschine, PVC-Koffer für die Werkzeuge |
| Passendes Zubehör | Zubehör von OB/85S, OB/KIT und OB 2003 E |
Standardausführungen der MC 2005
Die Ausführungen A bis I umfassen das Gerät in einem Metallkoffer sowie einen PVC-Koffer mit den aufgeführten Biegeformen und Gegenformen. Die Ausführungen H und I sind mit Zoll-Biegeformen ausgestattet.
| Ausführung | Artikelnummer | Biegeformen | Gegenformen | Gesamtgewicht |
|---|---|---|---|---|
| A · 10–22 mm | 9090001 | 10, 12, 14, 16, 18, 20, 22 mm | 10–12, 14–17, 18–22 | 25 kg / 55,1 lb |
| B · 10–22 mm | 9090005 | 10, 12, 14, 16, 18, 20, 22 mm | 14–17, 18–22 | 24,9 kg / 54,9 lb |
| C · 10–26 mm | 9090010 | 10, 12, 14, 16, 18, 20, 22, 26 mm | 10–12, 14–17, 18–22, 26 | 25,6 kg / 56,4 lb |
| D · 10–32 mm | 9090015 | 10, 12, 14, 16, 18, 20, 22, 26, 32 mm | 10–12, 14–17, 18–22, 26, 32 | 26,3 kg / 58 lb |
| E · 16–26 mm | 9090018 | 16, 20, 26 mm | 16, 20, 26 | 25,6 kg / 56,4 lb |
| F · 16–32 mm | 9090025 | 16, 20, 26, 32 mm | 16, 20, 26, 32 | 26,3 kg / 58 lb |
| G · 14–32 mm | 9090030 | 14, 16, 20, 26, 32 mm | 16, 20, 26, 32 | 26,5 kg / 58,4 lb |
| H · 3/8"–7/8" | 9090040 | 3/8", 1/2", 5/8", 3/4", 7/8" | 14–17, 18–22 | 24,3 kg / 53,6 lb |
| I · 1/4"–7/8" | 9090045 | 1/4", 5/16", 3/8", 1/2", 5/8", 3/4", 7/8" | 10–12, 14–17, 18–22 | 25 kg / 55,1 lb |
MC 2005 für Hydraulikleitungen
Die Ausführungen für ölhydraulische Systeme werden mit eigenem Pumpenkörper, Metallkoffer und PVC-Koffer geliefert. Das L-Set beginnt bei 6 mm, das M-Set bei 10 mm, und das N-Set enthält sieben Zoll-Biegeformen in den Größen von 1/4″ bis 7/8″.
| Ausführung | Artikelnummer | Biegeformen | Gegenformen | Gesamtgewicht |
|---|---|---|---|---|
| L · 6–22 mm | 9090050 | 6, 8, 10, 12, 14, 15, 16, 18, 20, 22 mm | 10–12, 14–17 verstärkt, 18–22 verstärkt | 13 kg / 28,7 lb |
| M · 10–22 mm | 9090055 | 10, 12, 14, 15, 16, 18, 20, 22 mm | 10–12, 14–17 verstärkt, 18–22 verstärkt | 12,8 kg / 28,2 lb |
| N · 1/4"–7/8" | 9090060 | 1/4", 5/16", 3/8", 1/2", 5/8", 3/4", 7/8" | 10–12, 14–17 verstärkt, 18–22 verstärkt | 12,8 kg / 28,2 lb |
Biegekapazität der MC 2005
Die MC 2005 kann geglühte Kupferrohre mit einem Durchmesser von bis zu 22 mm und Mehrschichtrohre mit einem Durchmesser von bis zu 50 mm biegen. Die Ausführung für Hydraulikleitungen biegt geglühte Edelstahlrohre mit Abmessungen von bis zu 22 x 1,2 mm und bonderisierte Stahlrohre mit Abmessungen von bis zu 22 x 2 mm.
Biegekapazität nach Rohrwerkstoff
| Rohrwerkstoff | Max. Außendurchmesser | Max. Wandstärke |
|---|---|---|
| Weichgeglühte Kupferrohre | 22 mm / 0,87 in | – |
| Mehrschichtverbundrohre (beidseitig beschichtetes Aluminium) | 50 mm / 1,97 in | – |
| Weichgeglühte Edelstahlrohre | 22 mm / 0,87 in | 1,2 mm / 0,05 in |
| Bonderisierte Stahlrohre | 22 mm / 0,87 in | 2 mm / 0,08 in |
Für Kupfer- und Verbundrohre nennt CBC an der MC 2005 keine Wandstärke.
