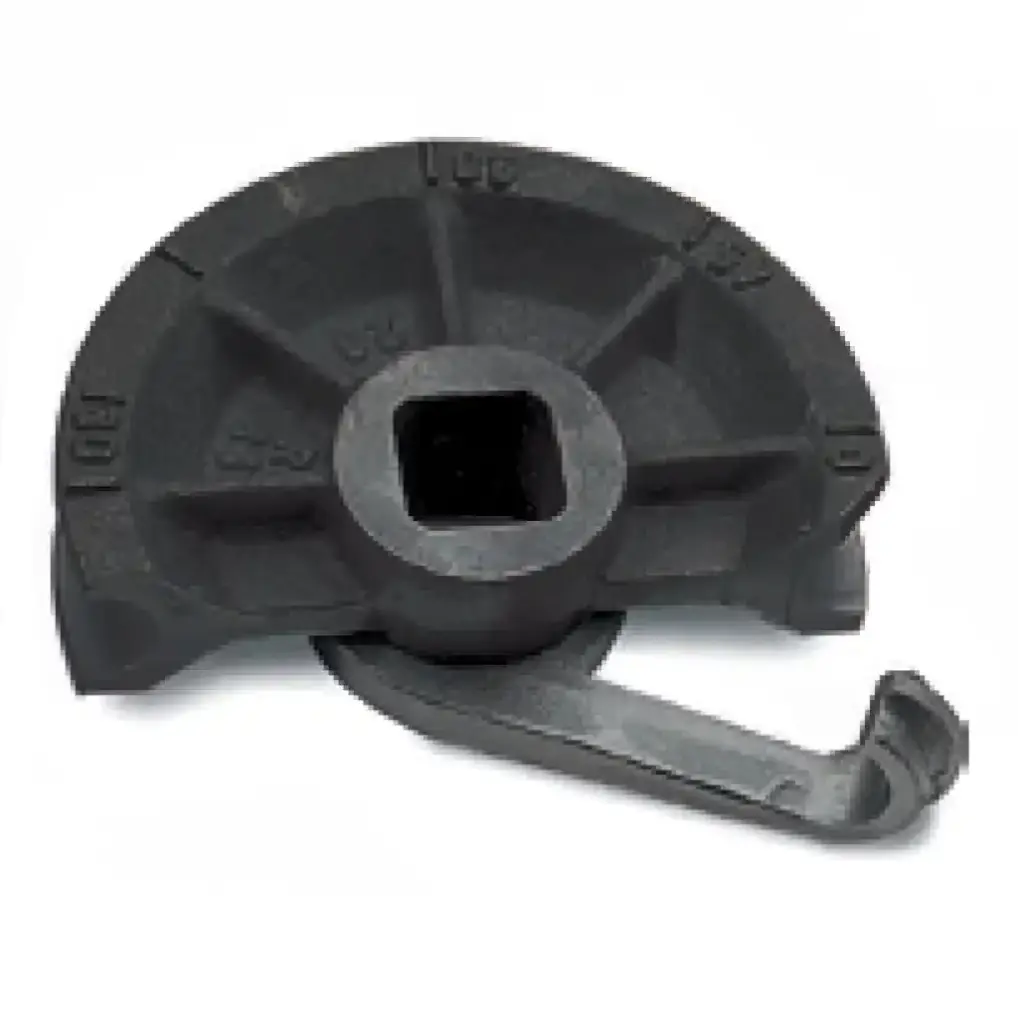

Biegeform für FLEX 22/FLEX 22V

https://tinseltools.com/web/image/product.template/298/image_1920?unique=ad6d548

0,00 € 0.0 EUR 0,00 € Inklusive MwSt.

Preis auf Anfrage

  • Material der Biegeform
  • Durchmesser
  • Biegeradius

Diese Kombination existiert nicht.

Kontaktieren Sie uns


Werkzeug für FLEX 22 und FLEX 22V

Biegeformen

CBC-Logo

3D – 4D – Parallelbögen – Gasrohre



Biegeformen für FLEX 22 und FLEX 22VAlle CBC-Biegeformen für die FLEX 22Passende Gegenformen, Maschinen und ZubehörHerstellerangaben

Biegeformen für FLEX 22 und FLEX 22V

Die Standard-Biegeformen der FLEX 22 bestehen aus einer robusten Aluminiumlegierung und sind mit einem Stahlhaken ausgestattet. Laut CBC beträgt ihr Biegeradius etwa das Dreifache des Rohrdurchmessers, was ideal ist. Sie sind in Größen von Ø 6 bis 30 mm sowie in echten Zoll von 1/4″ bis 1 1/8″ erhältlich.

Für größere Radien stehen 4D-Biegeformen von Ø 12 bis 32 mm zur Verfügung, darunter auch Ø 32 mm für Mehrschichtrohre, sowie spezielle Biegeformen für Parallelbögen von Ø 10 bis 22 mm mit Radien von 58 bis 108 mm. Gasrohre von 1/4 bis 3/4" werden mit Biegeformen aus Gusseisen gebogen.

Bei der manuellen Ausführung UNI 22 kommen dieselben Biegeformen zum Einsatz. Wählen Sie das Material, den Durchmesser und den Radius aus. In der Tabelle sind die Artikelnummer und der genaue Radius der einzelnen Biegeformen aufgeführt.

Technische Daten

Standard-BiegeformenAluminium mit Stahlhaken, etwa 3 × D
DurchmesserØ 6–32 mm, 1/4″–1 1/8″, 1/4–3/4 GAS
Passend fürFLEX 22, FLEX 22V, UNI 22

Alle CBC-Biegeformen für die FLEX 22

AusführungArtikelnummerRadiusArt
Ø 6 mm 3D140116.130 mm / 1,18 inAluminium, 3D
Ø 8 mm 3D140117.130 mm / 1,18 inAluminium, 3D
Ø 10 mm 3D140091.130 mm / 1,18 inAluminium, 3D
Ø 12 mm 3D140092.136 mm / 1,42 inAluminium, 3D
Ø 14 mm 3D140093.142 mm / 1,65 inAluminium, 3D
Ø 15 mm 3D140094.145 mm / 1,77 inAluminium, 3D
Ø 16 mm 3D140095.148 mm / 1,89 inAluminium, 3D
Ø 17 mm 3D140096.151 mm / 2,01 inAluminium, 3D
Ø 18 mm 3D140097.154 mm / 2,13 inAluminium, 3D
Ø 20 mm 3D140098.160 mm / 2,36 inAluminium, 3D
Ø 22 mm 3D140099.166 mm / 2,6 inAluminium, 3D
Ø 24 mm 3D140106.172 mm / 2,83 inAluminium, 3D
Ø 25 mm 3D140107.171 mm / 2,8 inAluminium, 3D
Ø 28 mm 3D140109.184 mm / 3,31 inAluminium, 3D
Ø 30 mm 3D140110.184 mm / 3,31 inAluminium, 3D
1/4″ 3D140128.130 mm / 1,18 inAluminium, 3D
5/16″ 3D140129.130 mm / 1,18 inAluminium, 3D
3/8″ 3D140121.130 mm / 1,18 inAluminium, 3D
1/2″ 3D140122.136 mm / 1,42 inAluminium, 3D
5/8″ 3D140123.148 mm / 1,89 inAluminium, 3D
3/4″ 3D140124.154 mm / 2,13 inAluminium, 3D
7/8″ 3D140125.166 mm / 2,6 inAluminium, 3D
1″ 3D140126.171 mm / 2,8 inAluminium, 3D
1″1/8 3D140127.184 mm / 3,31 inAluminium, 3D
Ø 12 mm 4D140151.148 mm / 1,89 inAluminium, 4D
Ø 14 mm 4D140150.156 mm / 2,2 inAluminium, 4D
Ø 15 mm 4D140149.160 mm / 2,36 inAluminium, 4D
Ø 16 mm 4D140148.164 mm / 2,52 inAluminium, 4D
Ø 18 mm 4D140147.172 mm / 2,83 inAluminium, 4D
Ø 22 mm 4D140146.188 mm / 3,46 inAluminium, 4D
Ø 26 mm 4D140152.1112 mm / 4,41 inAluminium, 4D
Ø 28 mm 4D140145.1112 mm / 4,41 inAluminium, 4D
Ø 32 mm 4D Mehrschicht0009874DAluminium, 4D, Mehrschichtrohr
Ø 10 mm parallel140135.158 mm / 2,28 inAluminium, Parallelbögen
Ø 12 mm parallel140130.165 mm / 2,56 inAluminium, Parallelbögen
Ø 14 mm parallel140131.173 mm / 2,87 inAluminium, Parallelbögen
Ø 16 mm parallel140132.182 mm / 3,23 inAluminium, Parallelbögen
Ø 18 mm parallel140133.190 mm / 3,54 inAluminium, Parallelbögen
Ø 22 mm parallel140134.1108 mm / 4,25 inAluminium, Parallelbögen
1/4 GAS22035048 mm / 1,89 inGusseisen, Gasrohre
3/8 GAS22035153,5 mm / 2,11 inGusseisen, Gasrohre
1/2 GAS22035255,5 mm / 2,19 inGusseisen, Gasrohre
3/4 GAS22035371 mm / 2,8 inGusseisen, Gasrohre

Passende Gegenformen, Maschinen und Zubehör

Die Biegeformen arbeiten mit:

Herstellerangaben

Angaben zum Hersteller nach der EU-Produktsicherheitsverordnung (EU) 2023/988:

HerstellerC.B.C. S.r.l.
PostanschriftVia L. Einaudi, 3, 42016 Guastalla (RE), Italien
