Die CBC BABY 110 im Überblick

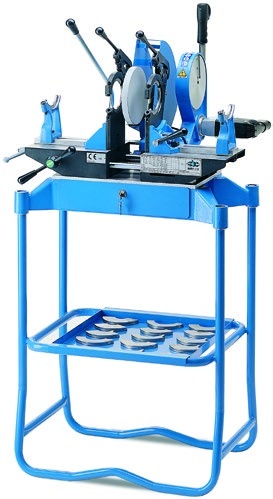

Die BABY 110 verbindet Rohre und Formstücke aus PB, PE, PP und PVDF mit Durchmessern von 40 bis 110 mm. CBC hat sie für Entwässerungs- und Abwasserleitungen entwickelt. Der Planfräser und die Heizplatte laufen auf einer verchromten Stahlführung mit Kugelbuchsen. Die Maschine steht auf einem Rohrrahmen, der als Transportgestell dient und eine Schublade für Zubehör enthält.
Die Stahlklemmen lassen sich schnell schließen und verfügen über einen einstellbaren Klemmdruck. Austauschbare Segmente rasten in der Mitte der Klemmen ein, die Rohre, Muffen und Abzweigungen ohne zusätzliche Halterungen festhalten. Die Klemmen sitzen auf einer Halterung, die in 15°-Schritten schwenkbar ist, wodurch Winkelschweißnähte von bis zu 30° möglich sind.
Die Heizplatte PS 120 TR (600 W) ist doppelt isoliert und lässt sich auf bis zu 300 °C einstellen. Die Planfräse wird von einem 400-Watt-Motor mit einer stufenlosen Drehzahlregelung von 0 bis 300 U/min angetrieben. Ein Zahnstangenantrieb mit Handrad bewegt den Schlitten in kontrollierten Schritten und spannt die Druckfeder mit minimalem Kraftaufwand.
Technische Daten
| Rohrwerkstoffe | PB, PE, PP, PVDF |
|---|---|
| Schweißbereich | Ø 40–110 mm (PN 2,5–16) |
| Heizelement | PS 120 TR, 600 W, regelbar bis 300 °C |
| Planfräser | 400 W, 0–300 U/min |
| Spannbacken | Stahl, Schnellverschluss, schwenkbar in 15°-Schritten (max. 30°) |
| Anschluss | 230 V / 50 Hz |
| Abmessungen | 700 × 600 × 1.200 mm / 27,56 × 23,62 × 47,24 in |
| Gewicht | 58 kg / 127,9 lb |
| Im Lieferumfang | Rohrgestell mit Zubehörschublade, Segmente für Spannbacken und Rohrstützen Ø 40–110 mm |
Schweißkapazität der BABY 110
| Druckstufe | Min. Ø | Max. Ø |
|---|---|---|
| PN 2,5–16 | 40 mm / 1,57 in | 110 mm / 4,33 in |
PN = Nennbetriebsdruck bei 20 °C für Fluide.
Standardausführung der CBC BABY 110
| Ausführung | Artikelnummer |
|---|---|
| BABY 110, 230 V | 9740010 |
