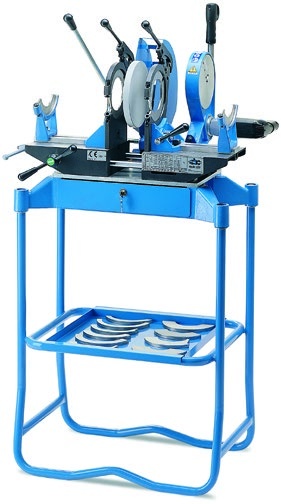

Die CBC BABY 160 im Überblick
Die BABY 160 schweißt Rohre und Formteile aus PB, PE, PP und PVDF für Entwässerungs- und Abwasserleitungen stumpf. Die maximale Rohrgröße hängt von der Druckstufe ab: Bis PN 6 schweißt die Maschine Rohre mit einem Durchmesser von 40 bis 160 mm; bis PN 10 schweißt sie Rohre mit einem Durchmesser von bis zu 125 mm; und bis PN 16 schweißt sie Rohre mit einem Durchmesser von bis zu 110 mm.
Eine Heizplatte vom Typ PS 200 TR mit 800 W und doppelter Isolierung sorgt für die Wärme, die bis zu 300 °C eingestellt werden kann. Vor dem Schweißen werden die Rohrenden mit einer Fräse bearbeitet. Ihr 400-Watt-Motor läuft mit variablen Drehzahlen von 0 bis 300 U/min. Die Heizplatte und die Fräse laufen auf derselben verchromten Stahlführung mit Kugelbuchsen.
Schnellverschlussklemmen aus Stahl mit zentral einrastenden, austauschbaren Segmenten halten Rohre, Muffen und Abzweigungen fest. Ihre Halterung lässt sich in 15°-Schritten für Winkelverbindungen von bis zu 30° schwenken. Eine Zahnstange mit Handrad bewegt den Schlitten und spannt die Druckfeder. CBC liefert die Maschine auf einem Rohrrahmen mit einer Zubehörschublade. Im Lieferumfang enthalten sind außerdem Segmente für Rohre mit Durchmessern von 40 bis 160 mm sowie ein Metallkoffer zu deren Aufbewahrung.
Technische Daten
| Rohrwerkstoffe | PB, PE, PP, PVDF |
|---|---|
| Schweißbereich | Ø 40–160 mm (bis PN 6) |
| Heizelement | PS 200 TR, 800 W, regelbar bis 300 °C |
| Planfräser | 400 W, 0–300 U/min |
| Spannbacken | Stahl, Schnellverschluss, schwenkbar in 15°-Schritten (max. 30°) |
| Anschluss | 230 V / 50 Hz |
| Abmessungen | 700 × 600 × 1.200 mm / 27,56 × 23,62 × 47,24 in |
| Gewicht | 60 kg / 132,3 lb |
| Im Lieferumfang | Rohrgestell mit Zubehörschublade, Segmente Ø 40–160 mm im Metallkoffer |
Schweißkapazität der BABY 160 nach Druckstufe
| Druckstufe | Min. Ø | Max. Ø |
|---|---|---|
| PN 2,5–6 | 40 mm / 1,57 in | 160 mm / 6,3 in |
| PN 10 | 40 mm / 1,57 in | 125 mm / 4,92 in |
| PN 16 | 40 mm / 1,57 in | 110 mm / 4,33 in |
PN = Nennbetriebsdruck bei 20 °C für Fluide.
Standardausführung der CBC BABY 160
| Ausführung | Artikelnummer |
|---|---|
| BABY 160, 230 V | 9750030 |
Zubehör für die BABY 160
Passendes Zubehör:
Herstellerangaben
Angaben zum Hersteller nach der EU-Produktsicherheitsverordnung (EU) 2023/988:
| Hersteller | C.B.C. S.r.l. |
|---|---|
| Postanschrift | Via L. Einaudi, 3, 42016 Guastalla (RE), Italien |
