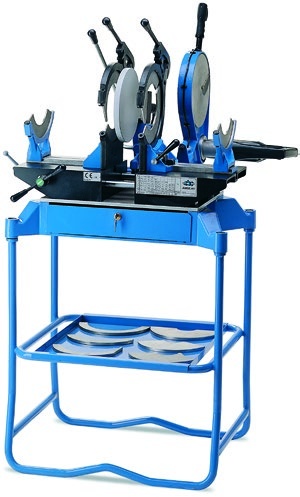

Die CBC JUNIOR 250 im Überblick
Die JUNIOR 250 ist für große Durchmesser ausgelegt. Sie kann Rohre und Formteile aus PB, PE, PP und PVDF mit Durchmessern von 75 mm bis 250 mm und einer Druckstufe von PN 2,5 bis 4 verschweißen. Bei höheren Druckstufen verringert sich der maximale Durchmesser auf 200 mm bei PN 6, 140 mm bei PN 10 und 125 mm bei PN 16.
Entsprechend kräftiger ist die Ausstattung: Das Heizelement PS 250 TR leistet 1300 W und ist bis 300 °C regelbar, der Planfräser hat einen 600-W-Motor mit regelbarer Drehzahl von 0 bis 300 U/min. Die Maschine misst 700 × 600 × 1450 mm und wiegt 81 kg.
Wie bei den BABY-Modellen werden die Werkstücke durch Stahlspannbacken mit Schnellverschluss, einstellbarem Spanndruck und austauschbaren Segmenten gehalten. Ihre Auflage lässt sich in 15°-Schritten bis zu 30° schwenken. Die Heizplatte und der Frässchlitten laufen auf derselben verchromten Stahlführung mit Kugelbuchsen. Die Zahnstange und das Handrad bewegen den Schlitten und spannen die Druckfeder. Ein Rohrrahmen mit einer Zubehörschublade sowie Segmente für 75–250 mm im Metallkoffer sind enthalten.
Technische Daten
| Rohrwerkstoffe | PB, PE, PP, PVDF |
|---|---|
| Schweißbereich | Ø 75–250 mm (PN 2,5–4) |
| Heizelement | PS 250 TR, 1300 W, regelbar bis 300 °C |
| Planfräser | 600 W, 0–300 U/min |
| Spannbacken | Stahl, Schnellverschluss, schwenkbar in 15°-Schritten (max. 30°) |
| Anschluss | 230 V / 50 Hz |
| Abmessungen | 700 × 600 × 1.450 mm / 27,56 × 23,62 × 57,09 in |
| Gewicht | 81 kg / 178,6 lb |
| Im Lieferumfang | Rohrgestell mit Zubehörschublade, Segmente Ø 75–250 mm im Metallkoffer |
Schweißkapazität der JUNIOR 250 nach Druckstufe
| Druckstufe | Min. Ø | Max. Ø |
|---|---|---|
| PN 2,5–4 | 75 mm / 2,95 in | 250 mm / 9,84 in |
| PN 6 | 75 mm / 2,95 in | 200 mm / 7,87 in |
| PN 10 | 75 mm / 2,95 in | 140 mm / 5,51 in |
| PN 16 | 75 mm / 2,95 in | 125 mm / 4,92 in |
PN = Nennbetriebsdruck bei 20 °C für Fluide.
Standardausführung der CBC JUNIOR 250
| Ausführung | Artikelnummer |
|---|---|
| JUNIOR 250, 230 V | 9760050 |
Zubehör für die JUNIOR 250
Passendes Zubehör:
Herstellerangaben
Angaben zum Hersteller nach der EU-Produktsicherheitsverordnung (EU) 2023/988:
| Hersteller | C.B.C. S.r.l. |
|---|---|
| Postanschrift | Via L. Einaudi, 3, 42016 Guastalla (RE), Italien |
| cbc@cbc.it |
