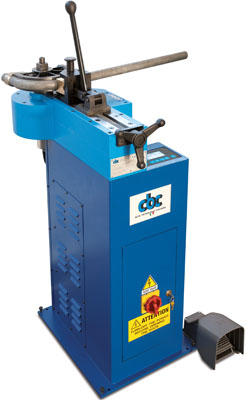

Die UNI 63 ohne Dorn im Überblick
CBC fertigt die UNI 63 als dreiphasige Maschine ohne Dorn für Standardradien. Sie arbeitet zuverlässig und präzise bei Rohren aller Art, Durchmesser und Wandstärken in den Bereichen Sanitär, Schiffbau, Ölhydraulik, Industrie und allgemeiner Anlagenbau. Sie kann Kupfer- und Aluminiumrohre bis 54 mm, Stahlrohre bis 50 mm und Mehrschichtrohre bis 63 mm biegen. Für dünnwandige Rohre und enge Radien bietet CBC die UNI 63 mit einem Dorn-Set als separate Maschine an.
Der 1,5-PS-Asynchronmotor wird mit 400 V/50 Hz betrieben (andere Spannungen auf Anfrage erhältlich) und verfügt über eine elektrische Bremse. Über den mehrsprachigen Touchscreen lassen sich der Biegewinkel einstellen und überprüfen, der Rückfederungseffekt ausgleichen sowie bis zu 50 Programme mit jeweils neun aufeinanderfolgenden Winkeln speichern. Die 120 kg schwere Maschine besteht aus Sphäroguss und steht auf einem Stahlsockel. Die Schnellführungsvorrichtung und das Fußpedal sind im Lieferumfang der Standardausführung enthalten.
Zwei Abtriebswellen bestimmen den Radiusbereich: Die mit der Maschine gelieferte Vierkantwelle (Ø 32, 544455) biegt mit Standardradien; die optionale reduzierte Welle (544454), für die spezielle Biegeformen und Gegenformen erforderlich sind, biegt Radien unter 30 mm. CBC bietet außerdem das Modell UNI 63 mit einem Schwenkarm an, der lange Rohre in der richtigen Höhe stützt.
Technische Daten
| Artikelnummer | 9200563 |
|---|---|
| Antrieb | Asynchronmotor 1,50 HP, dreiphasig |
| Netzanschluss | 400 V / 50 Hz (andere Spannungen auf Anfrage) |
| Steuerung | digitale Touchscreen-Steuerung, mehrsprachig; Steuerplatine 24 V |
| Programmspeicher | 50 Programme mit je bis zu 9 Biegewinkeln |
| Bremse | Elektrobremse |
| Max. Biegewinkel | 180° |
| Standard-Biegeradien | 3D und 4D |
| Abtriebswellen | Vierkantwelle Ø 32 im Lieferumfang (544455); reduzierte Welle optional (544454) |
| Gehäuse | Sphäroguss auf Stahlgestell |
| Abmessungen L × B × H | 740 × 900 × 1.000 mm / 29,13 × 35,43 × 39,37 in |
| Gewicht | 120 kg / 264,6 lb |
| Lieferumfang | 400 V / 50 Hz, Schnellzustellvorrichtung, Fußpedal, Untergestell |
Biegekapazität der UNI 63 ohne Dorn
Die UNI 63 kann Kupfer- und Aluminiumrohre bis zu 54 mm, Stahlrohre bis zu 50 mm sowie Hydraulik-, Möbel- und Kesselrohre bis zu 48 mm biegen. Außerdem kann sie Edelstahl AISI 304/316 bis zu 35 x 3 mm, Gasrohre bis zu 1 1/2″ und Mehrschichtrohre bis zu 63 mm mit Standardwandstärke biegen. Bei Wandstärken von 2,5 mm oder mehr wird das Rohr mit Gegenrollen anstelle eines Gegenformers gebogen.
Maximaler Biegewinkel: 180°.
Standard-Biegeradien: 3D und 4D.
Biegekapazität nach Rohrwerkstoff
| Rohrwerkstoff | Max. Außendurchmesser | Max. Wandstärke |
|---|---|---|
| Kupferrohre (hart und weich), weichgeglühte Messingrohre | 54 mm / 2,13 in | 2 mm / 0,08 in |
| Elektroinstallationsrohre aus Stahl | 50 mm / 1,97 in | 1,5 mm / 0,06 in |
| Edelstahlrohre AISI 304/316 | 35 mm / 1,38 in | 3 mm / 0,12 in |
| Hydraulik-Stahlrohre St 35.4 | 48 mm / 1,89 in | 4 mm / 0,16 in |
| Möbelrohre | 48 mm / 1,89 in | 3 mm / 0,12 in |
| FE-Kesselrohre | 48 mm / 1,89 in | 3 mm / 0,12 in |
| Aluminiumrohre | 54 mm / 2,13 in | 3 mm / 0,12 in |
| Gasrohre UNI 5745 | 1"1/2 | Standard |
| Mehrschichtverbundrohre (beidseitig beschichtetes Aluminium) | 63 mm / 2,48 in | Standard |
Sonderdurchmesser und Sonderradien auf Anfrage.
