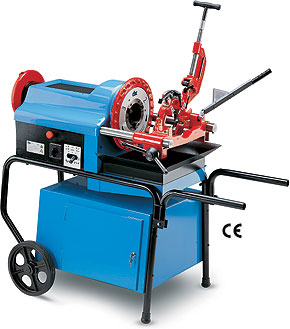

Die CBC 440 im Überblick
CBC beschreibt die 440 als Baustellenmaschine, die Metallrohre mit Durchmessern von 1/4″ bis 4″ GAS mit Gewinde versieht, abtrennt und entgratet. Sie steht auf einem Wagen mit Werkzeugschrank, wiegt 250 kg und misst zusammen mit dem Wagen 1.050 mm in der Länge, 800 mm in der Breite und 1.220 mm in der Höhe.
Zwei Gewindeschneidköpfe decken den Bereich ab: ein selbstöffnender Kopf für Rohre von 1/4″ bis 2″ und ein manuell betätigter Kopf für Rohre von 2 1/2″ bis 4″. Die Gewindeschneidköpfe arbeiten mit zwei Drehzahlen, die über ein mechanisches Getriebe umgeschaltet werden. Eine eingebaute Zahnradpumpe schmiert die Schneidbacken, und eine Ölwanne fängt das Schmiermittel auf.
Das Modell 440 ist wahlweise mit einem 230-V-Einphasen- oder einem 400-V-Dreiphasenmotor erhältlich, die beide über zwei Drehzahlen verfügen. Im Lieferumfang enthalten sind ein Rohrschneider und eine Entgratvorrichtung für 1/4″ bis 4″ sowie BSPT-Schneidbacken für 1/2″–3/4″, 1″–2″ und 2 1/2″–4″.
Technische Daten
| Rohrbereich | 1/4″ bis 4″ GAS |
|---|---|
| Drehstrommotor (Ausführung 400 V) | 400 V / 50 Hz, 2/4 Pole, 1,3/1,7 kW, 4/5 A, 1450/2900 U/min |
| Einphasenmotor (Ausführung 230 V) | 230 V / 50 Hz, 1,25 kW / 10 A, 1400 U/min |
| Drehzahl Schneidkopf | 9/29 U/min; mechanisches Schaltgetriebe 11/35 U/min |
| Schneidköpfe | automatisch öffnend 1/4″–2″ GAS, handöffnend 2″1/2–4″ GAS |
| Schmierung der Backen | eingebaute Zahnradpumpe |
| Maße mit Fahrgestell (L × B × H) | 1.050 × 800 × 1.220 mm / 41,34 × 31,5 × 48,03 in |
| Gewicht | 250 kg / 551,2 lb |
| Im Lieferumfang | Fahrgestell mit Werkzeugschrank, 2 Schneidköpfe, Rohrabschneider und Entgrater 1/4″–4″, Ölwanne, BSPT-Backen 1/2″–4″ |
| Optional | Schneidköpfe für Linksgewinde; Backen BSPP, NPT, BSW, MA, HSS und links |
Gewindekapazität der CBC 440
| Gewinde | Min. Ø | Max. Ø |
|---|---|---|
| Gas kegelig (BSPT) | 1/4″ | 4″ |
| Gas zylindrisch (BSPP) | 1/4″ | 4″ |
| Amerikanisch kegelig (NPT) | 1/4″ | 4″ |
| Whitworth (BSW) | 5/16″ | 2″ |
| Metrisch (MA) | 6 mm | 45 mm |
Ausführungen der CBC 440
| Ausführung | Artikelnummer |
|---|---|
| 230 V, einphasig | 9350445 |
| 400 V, Drehstrom | 9350475 |
Zubehör für die CBC 440
Passendes Zubehör:
Herstellerangaben
Angaben zum Hersteller nach der EU-Produktsicherheitsverordnung (EU) 2023/988:
| Hersteller | C.B.C. S.r.l. |
|---|---|
| Postanschrift | Via L. Einaudi, 3, 42016 Guastalla (RE), Italien |
