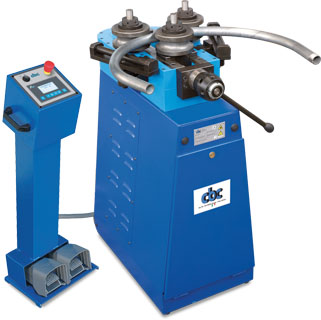

Die UNI 60 COMBI-CAL im Überblick
Die CBC UNI 60 COMBI-CAL ist eine Zwei-in-Eins-Maschine. Als Rohrbiegemaschine kann sie Metallrohre ohne Dorn von 0° bis 180° biegen. Als Ringbiegemaschine kann sie Rohre, Profile und Flachstangen zu Bögen und Ringen walzen. Während des Biegevorgangs dreht der Getriebemotor die Biegeform auf der Abtriebswelle im Uhrzeigersinn um einen programmierbaren Winkel, der dem gewünschten Rohrwinkel entspricht.
Ein 1,5-kW-Asynchronmotor (230 V/50 Hz, 2.800 U/min; andere Spannungen auf Anfrage erhältlich) mit elektrischer Bremse treibt die aus Gusseisen gefertigte Maschine auf ihrem Stahlsockel an. Die Maschine wiegt 170 kg. Im Rohrbiegemodus stellt der mehrsprachige Touchscreen den Biegewinkel ein und regelt ihn, gleicht die Rückfederung aus und speichert bis zu 50 Programme mit jeweils bis zu neun aufeinanderfolgenden Winkeln. Die Steuerplatine wird mit 24 Volt betrieben.
Für beide Aufgaben sind folgende Teile im Lieferumfang enthalten: eine Vierkant-Wechselwelle (Ø 32), eine Schnellzustellvorrichtung, zwei Ringwalzwellen (Ø 40), drei Universalrollen für Profile und Flachstangen, zwei seitliche Stützen zur Einstellung der Werkstückhöhe, ein Fußpedal und ein Untergestell. Rollen für Rundrohre sind als Zubehör erhältlich.
Technische Daten
| Artikelnummer | 9200445 |
|---|---|
| Antrieb | Asynchronmotor 1,50 kW, 2.800 U/min |
| Netzanschluss | 230 V / 50 Hz (andere Spannungen auf Anfrage) |
| Steuerung | digitale Touchscreen-Steuerung, mehrsprachig; Steuerplatine 24 V |
| Programmspeicher (Rohrbiegen) | 50 Programme mit je bis zu 9 Biegewinkeln |
| Bremse | Elektrobremse |
| Max. Biegewinkel | 180° |
| Standard-Biegeradien | 3D und 4D |
| Gehäuse | Grauguss auf Stahlgestell |
| Abmessungen L × B × H | 780 × 430 × 1.000 mm / 30,71 × 16,93 × 39,37 in |
| Gewicht | 170 kg / 374,8 lb |
| Lieferumfang | 230 V / 50 Hz, Vierkant-Wechselwelle Ø 32, Schnellzustellvorrichtung, 2 Kalanderwellen Ø 40, 3 Universalrollen, 2 seitliche Stützen, Fußpedal, Untergestell |
Ringbiegekapazität der UNI 60 COMBI-CAL
| Werkstück | Max. Maß | Max. Wand / Stärke |
|---|---|---|
| Gasrohr | 1"1/2 | 3,2 mm / 0,13 in |
| Vierkantrohr | 40 × 40 mm / 1,57 × 1,57 in | 2 mm / 0,08 in |
| Rechteckrohr | 50 × 25 mm / 1,97 × 0,98 in | 2,5 mm / 0,1 in |
| Rundstahl | 20 mm / 0,79 in | – |
| Vierkantstahl | 20 mm / 0,79 in | – |
| Flachstahl | 50 × 8 mm / 1,97 × 0,31 in | – |
| L-Profil | 40 × 40 mm / 1,57 × 1,57 in | 3 mm / 0,12 in |
| T-Profil | 40 × 40 mm / 1,57 × 1,57 in | 5 mm / 0,2 in |
| U-Profil | 30 × 15 mm / 1,18 × 0,59 in | 4 mm / 0,16 in |
Sonderdurchmesser und Sonderradien auf Anfrage.
Biegekapazität der UNI 60 COMBI-CAL
Die Rohrbiegemaschine UNI 60 COMBI-CAL eignet sich für Kupfer- und Aluminiumrohre bis zu 54 mm, Elektroinstallationsrohre aus Stahl bis zu 50 mm sowie Hydraulik-, Möbel- und Kesselrohre bis zu 48 mm und Edelstahlrohre bis zu 35 × 3 mm. Sie biegt Gasrohre bis zu 1 1/2″ und Mehrschichtrohre bis zu 63 mm, jeweils mit Standardwandstärke.
Maximaler Biegewinkel: 180°, ohne Dorn.
Standard-Biegeradien: 3D und 4D.
Biegekapazität nach Rohrwerkstoff
| Rohrwerkstoff | Max. Außendurchmesser | Max. Wandstärke |
|---|---|---|
| Kupferrohre (hart und weich), weichgeglühte Messingrohre | 54 mm / 2,13 in | 2 mm / 0,08 in |
| Elektroinstallationsrohre aus Stahl | 50 mm / 1,97 in | 1,5 mm / 0,06 in |
| Edelstahlrohre AISI 304/316 | 35 mm / 1,38 in | 3 mm / 0,12 in |
| Hydraulik-Stahlrohre St 35.4 | 48 mm / 1,89 in | 4 mm / 0,16 in |
| Möbelrohre | 48 mm / 1,89 in | 3 mm / 0,12 in |
| FE-Kesselrohre | 48 mm / 1,89 in | 3 mm / 0,12 in |
| Aluminiumrohre | 54 mm / 2,13 in | 3 mm / 0,12 in |
| Gasrohre UNI 5745 | 1"1/2 | Standard |
| Mehrschichtverbundrohre (beidseitig beschichtetes Aluminium) | 63 mm / 2,48 in | Standard |
Sonderdurchmesser und -radien auf Anfrage.
Weiterführende Informationen in unseren Ratgebern:
- Rohrmaterial beim Rohrbiegen – eine Übersicht
- Der Biegeradius beim Rohrbiegen – der ultimative Leitfaden
Zubehör für die UNI 60 COMBI-CAL
Passendes Zubehör:
- Sphäroguss-Biegeformen Typ C (mm) für CBC-UNI-Maschinen
- Gegenformen und Gegenrollen der UNI 60 – auch für die COMBI-CAL
- Reduzierte Welle für Biegeradien unter 30 mm
- Verkleinerung der Gegenformstütze für kleine Durchmesser
- Schwenkarm mit Bodenverstellung für die UNI 60 COMBI-CAL
- Ringbiege-Zubehör für die UNI 60 COMBI-CAL
