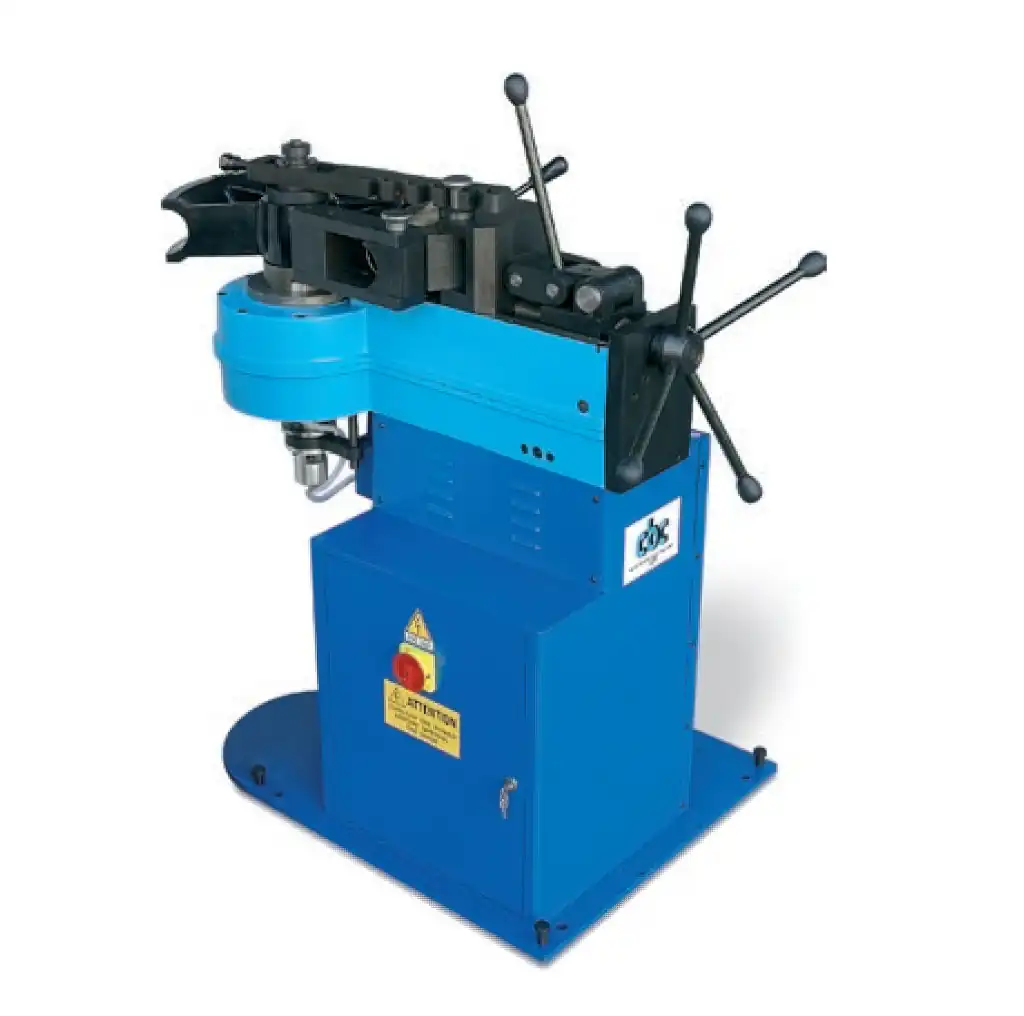

Universal Electric Pipe Bending Machine UNI 76

Precise and powerful bending machine for bending pipes with large diameters.

Spheroidal cast iron housing

Spheroidal cast iron housing on a base made of sheet steel

Electric

Three-phase asynchronous motor, self-braking, 380V/50Hz (other voltage on request), 2 speeds, 3/4 Kw power

Digital

Digital electronic unit with microprocessor and display for programming and control of the desired bending angle. Up to 50 bending programs can be stored, with the ability to store up to 9 consecutive bending angles for each program.

Universal

ideal for the different needs of users in the areas of sanitary technology, nautical, hydraulics, industry and plant construction in general.

Reliable

Optimal and constant bending radius

Qualitativ

Almost without any deformation of the pipe

Technical specifications

Bending capacities

Rohre	Durchmesser	Wandstärke
Rohre aus geglühtem Kupfer und geglühtem Messing	bis 76 mm	bis 8 mm
Stahlrohre für Elektroinstallationen	bis 76 mm	bis 6 mm
AISI 304/316 Edelstahlrohre	bis 76 mm	bis 4 mm
Verbundene Stahlrohre ST. 35.4 für hydraulische Systeme	bis 76 mm	bis 6 mm
Möbelrohre	bis 76 mm	bis 6 mm
FE-Kesselrohre	bis 76 mm	bis 6 mm
Aluminiumrohre	bis 76 mm	bis 8 mm
Gasleitungen UNI 5745	bis 3"	Standard
Vierkantrohr	bis 60x60 mm	3 mm

Rohre aus geglühtem Kupfer und geglühtem Messing: Durchmesser bis 42 mm Wandstärke bis 5 mm

Stahlrohre für Elektroinstallationen: Durchmesser bis 42 mm Wandstärke bis 6 mm

AISI 304/316 Edelstahlrohre: Durchmesser bis 42 mm Wandstärke bis 4 mm

Verbundene Stahlrohre ST. 35.4 für hydraulische Systeme: Durchmesser bis 42 mm Wandstärke bis 6 mm

Möbelrohre: Durchmesser bis 42 mm Wandstärke bis 6 mm

FE-Kesselrohre: Durchmesser bis 42 mm Wandstärke bis 6 mm

Aluminiumrohre: Durchmesser bis 42 mm Wandstärke bis 5 mm

Gasleitungen UNI 5745: Durchmesser bis 3" Wandstärke Standard

Vierkantrohr: Durchmesser bis 60x60 mm Wandstärke 3 mm

Dimensionen

Länge: 1000 mm

Breite: 710 mm

Höhe: 1100 mm

Gewicht: 430 kg

Standard Biegeradien

3/4 mal Ø / 3D und 4D

Sonderdurchmesser und -radien auf Anfrage

Standard Biegematrizen

Sondermatrizen auf Anfrage mit erhöhter Lieferdauer erhältlich

Ø mm	R mm
6	30
8	30
10	30
10	40
12	36
12	48
14	42
14	56
15	45
15	60
16	48
16	64
17	51
17	68
18	54
18	72
19	57
19	76
20	60
20	80
22	66
22	88
24	72
24	96
25	75
25	100
26	78
26	104
28	84
28	112
30	90
30	120
32	96
32	128
34	102
34	136
35	105
35	140
37	111
37	148
38	114
38	152
40	120
40	160
42	126
42	168
45	135
45	180
50	150
50	200
54	162
54	216
60	180
60	240
63	180
63	240
65	228
70	228
75	228
75	292
80	355
85	355
90	355

Ø" WHT	Ø mm	R
1/4	6,35	3D
5/16	7,94	3D
3/8	9,52	3D
1/2	12,70	3D
1/2	12,70	4D
5/8	15,88	3D
5/8	15,88	4D
3/4	19,05	3D
3/4	19,05	4D
7/8	22,22	3D
7/8	22,22	4D
1"	25,40	3D
1"	25,40	4D
1" 1/8	28,58	3D
1" 1/8	28,58	4D
1" 1/4	31,75	3D
1" 1/4	31,75	4D
1" 3/8	34,92	3D
1" 3/8	34,92	4D
1" 1/2	38,10	3D
1" 1/2	38,10	4D
1" 5/8	41,28	3D
1" 5/8	41,28	4D
1" 3/4	44,45	3D
1" 3/4	44,45	4D
1" 7/8	47,62	3D
1" 7/8	47,62	4D
2"	50,80	3D
2"	50,80	4D
2" 1/8	53,98	3D
2" 1/8	53,98	4D
2" 1/4	57,15	3D
2" 1/4	57,15	4D
2" 3/8	60,32	3D
2" 3/8	60,32	4D
2" 1/2	63,5	180
2" 1/2	63,5	240
2" 5/8	66,7	228
2" 3/4	69,8	228
2" 7/8	73	228
3"	76	228
3" 1/4	82,5	355
3" 1/2	88,9	355
