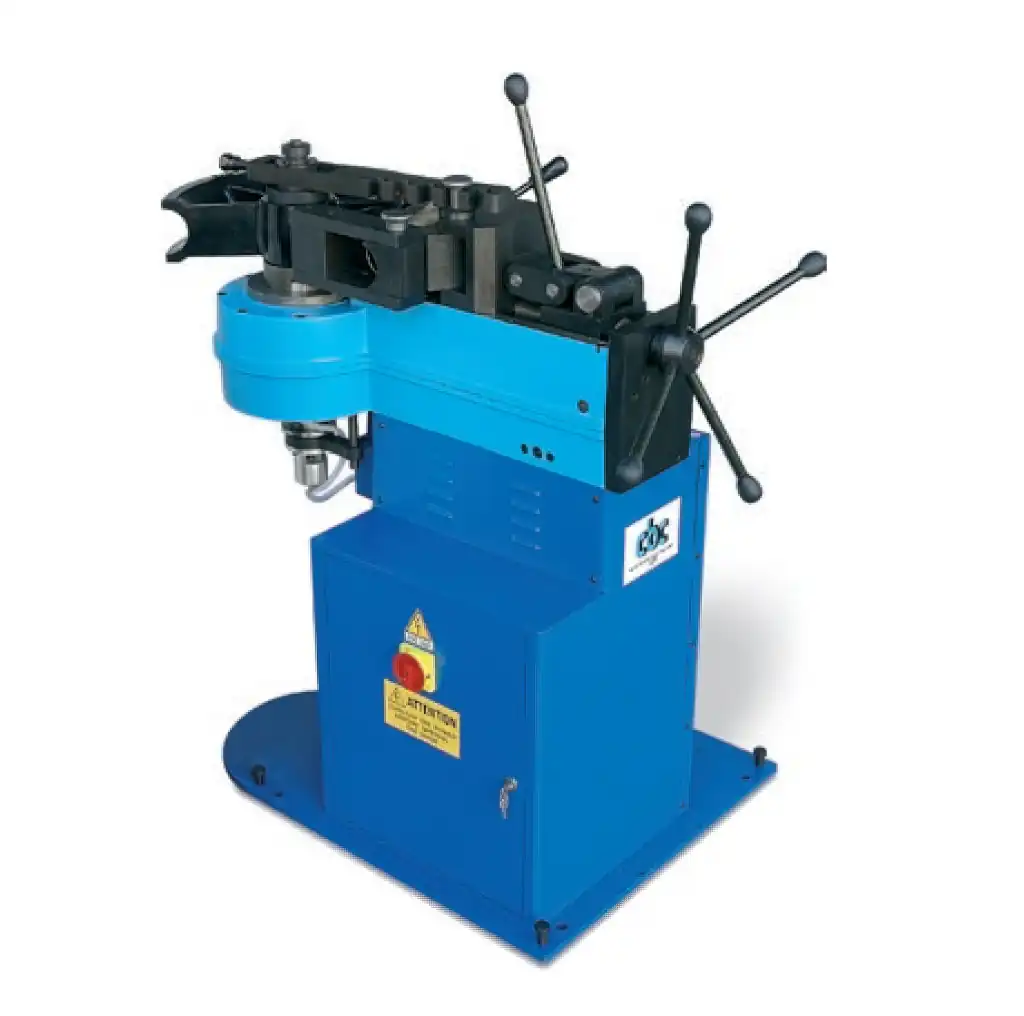

Die UNI 76 im Überblick
Die CBC UNI 76 ist die Universalmaschine der UNI-Serie für große Rohrdurchmesser. Sie biegt Kupfer-, Stahl-, Edelstahl- und Aluminiumrohre mit einem Außendurchmesser von bis zu 76 mm, Gasrohre mit einem Außendurchmesser von bis zu 2 1/2" sowie Vierkantrohre mit Abmessungen von bis zu 60 x 60 mm. Neben Anwendungen in den Bereichen Sanitär, Hydraulik und Industrie eignet sie sich besonders gut für die Kunstschmiedearbeit.
Ihre Stabilität bei 430 kg beruht auf einem selbstbremsenden Dreiphasenmotor mit zwei Drehzahlstufen (3/4 kW, 380 V) und einem Gehäuse aus Sphäroguss auf einem Stahlgrundrahmen. Die Touchscreen-Steuerung speichert bis zu 50 Programme mit jeweils bis zu neun Biegewinkeln. Im Lieferumfang enthalten sind drei austauschbare Abtriebswellen, eine Schnellpositioniervorrichtung für die Führung, eine Zugstange und eine Gegenform-Stützverkleinerung.
Technische Daten
| Artikelnummer | 9200676.2 |
|---|---|
| Antrieb | selbstbremsender Drehstrom-Asynchronmotor, 2 Geschwindigkeiten, 3/4 kW |
| Netzanschluss | 380 V / 50 Hz (andere Spannungen auf Anfrage) |
| Steuerung | Touchscreen-Steuerung mit Anzeige, mehrsprachig; Bedienfeld 24 V |
| Programmspeicher | bis zu 50 Programme mit je bis zu 9 Biegewinkeln |
| Rücklauf | automatisch am Hubende |
| Max. Biegewinkel | 180° |
| Standard-Biegeradien | 3D und 4D |
| Gehäuse | Sphäroguss auf Stahlgestell |
| Abmessungen L × B × H | 1.000 × 710 × 1.100 mm / 39,37 × 27,95 × 43,31 in |
| Gewicht | 430 kg / 948 lb |
| Lieferumfang | 380 V / 50 Hz, Schnellzustellvorrichtung, 3 Wechselwellen, Zugstange, Reduzierung der Gegenformstütze |
Biegekapazität der UNI 76
Alle aufgeführten Metallrohre können bis zu einem maximalen Außendurchmesser von 76 mm gebogen werden. Die Wandstärken betragen 8 mm bei Kupfer- und Aluminiumrohren, 6 mm bei Stahl-, Hydraulik-, Möbel- und Kesselrohren sowie 4 mm bei Edelstahlrohren der Güteklassen AISI 304/316. Vierkantrohre sind bis zu den Maßen 60 x 60 x 3 mm möglich.
Maximaler Biegewinkel: 180°, ohne Dorn.
Biegekapazität nach Rohrwerkstoff
| Rohrwerkstoff | Max. Außendurchmesser | Max. Wandstärke |
|---|---|---|
| Kupferrohre (hart und weich), weichgeglühte Messingrohre | 76 mm / 2,99 in | 8 mm / 0,31 in |
| Elektroinstallationsrohre aus Stahl | 76 mm / 2,99 in | 6 mm / 0,24 in |
| Edelstahlrohre AISI 304/316 | 76 mm / 2,99 in | 4 mm / 0,16 in |
| Hydraulik-Stahlrohre St 35.4 | 76 mm / 2,99 in | 6 mm / 0,24 in |
| Möbelrohre | 76 mm / 2,99 in | 6 mm / 0,24 in |
| FE-Kesselrohre | 76 mm / 2,99 in | 6 mm / 0,24 in |
| Aluminiumrohre | 76 mm / 2,99 in | 8 mm / 0,31 in |
| Gasrohre UNI 5745 | 2"1/2 | Standard |
| Vierkantrohre | 60 × 60 mm / 2,36 × 2,36 in | 3 mm / 0,12 in |
Sonderdurchmesser und -biegeradien sind auf Anfrage erhältlich.
Weiterführende Informationen in unseren Ratgebern:
- Rohrmaterial beim Rohrbiegen – eine Übersicht
- Der Biegeradius beim Rohrbiegen – der ultimative Leitfaden
Zubehör für die UNI 76
Passendes Zubehör:
Herstellerangaben
Angaben zum Hersteller nach der EU-Produktsicherheitsverordnung (EU) 2023/988:
| Hersteller | C.B.C. S.r.l. |
|---|---|
| Postanschrift | Via L. Einaudi, 3, 42016 Guastalla (RE), Italien |
