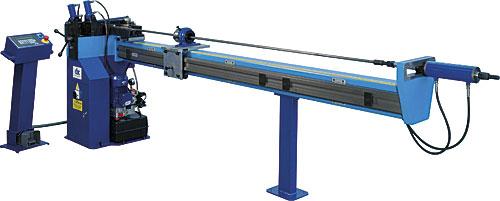

Die UNI 70/HC im Überblick
Die CBC UNI 70/HC ist für das Biegen mit Dorn ausgelegt. Große Durchmesser und dünne, empfindliche Rohre behalten ihren Querschnitt bei, da der Dorn die Wand von innen stützt und so optimale, konstante Biegeradien bis zum Doppelten des Rohrdurchmessers gewährleistet. Sie eignet sich ideal für Sanitärinstallationen, den Schiffbau, die Ölhydraulik, industrielle Anwendungen und Zierarbeiten.
Das Hydrauliksystem bildet das Herzstück der Maschine. Eine computergesteuerte Hydraulikeinheit öffnet und schließt die Spann- und Biegewerkzeuge. Der Dornauszug ist für präzises Biegen programmierbar. Ein selbstbremsender Dreiphasenmotor mit zwei Drehzahlstufen (2,3/3,1 kW, 380 V) treibt die Maschine an, die aus Sphäroguss gefertigt ist und auf einem Stahlsockel steht. Das digitale Bedienfeld verfügt über ein Display und kann bis zu 50 Programme speichern, die jeweils bis zu neun aufeinanderfolgende Biegewinkel umfassen. Die Biegeebene wird über eine mechanische Positionierspindel eingestellt.
Jede Ausführung umfasst eine hydraulische Dornausziehvorrichtung, einen Ebenenregler, Anschläge, einen Sockel für einen verschiebbaren Gegenformer mit Faltenstütze sowie eine 20-mm-Dornstange. Die nutzbare Länge richtet sich nach der Länge des Dornsatzes (2 bis 6 m). Für jede Rohrgröße wird ein eigenes Werkzeugsatz hergestellt, einschließlich Stahlformern von 10 bis 50,8 mm und den entsprechenden Zollgrößen. Zu den weiteren Werkzeugen gehören Spannbacken, Gegenrollen, verschiebbare Gegenformer, Faltenverhinderungsmatrizen sowie feste, gelenkige und Kugeldorne. Wir können Ihnen Werkzeuge für Ihr Rohr liefern.
Technische Daten
| Antrieb | selbstbremsender Drehstrom-Asynchronmotor, 2 Geschwindigkeiten, 2,3/3,1 kW |
|---|---|
| Netzanschluss | 380 V / 50 Hz (andere Spannungen auf Anfrage) |
| Steuerung | digitale Steuerung mit Mikroprozessor und Anzeige |
| Programmspeicher | bis zu 50 Programme mit je bis zu 9 Biegewinkeln |
| Hydraulik | computergesteuertes Schließen und Öffnen der Klemm- und Biegewerkzeuge |
| Dornauszug | hydraulisch, programmierbar |
| Kleinster Biegeradius | 2 × Rohraußendurchmesser |
| Dornstange | 20 mm / 0,79 in |
| Gehäuse | Sphäroguss auf Stahlgestell |
| Abmessungen (nur Maschine) L × B × H | 830 × 630 × 1.270 mm / 32,68 × 24,8 × 50 in |
| Gewicht | 400 kg / 881,8 lb |
| Lieferumfang | 380 V / 50 Hz, hydraulische Klemmung, Dornkit mit hydraulischem Dornauszug, Ebenenregler, Anschläge, Basis für Gleitgegenform mit Faltenglätter-Halter, Dornstange Ø 20 mm |
Dornkit-Längen der UNI 70/HC
Die fünf Ausführungen unterscheiden sich lediglich in der Länge des Dorn-Sets. Mit dem 2-Meter-Set lassen sich Biegungen bis zu 1,55 m vom Rohrende aus realisieren, während das 6-Meter-Set Biegungen bis zu 5,55 m ermöglicht.
| Ausführung | Artikelnummer | Nutzbare Länge |
|---|---|---|
| Dornkit 2 m | 9210102 | 1,55 m |
| Dornkit 3 m | 9210103 | 2,55 m |
| Dornkit 4 m | 9210104 | 3,55 m |
| Dornkit 5 m | 9210105 | 4,55 m |
| Dornkit 6 m | 9210106 | 5,55 m |
Biegekapazität der UNI 70/HC mit Dorn
Die UNI 70/HC kann Metallrohre mit einem Durchmesser von bis zu 50 mm unter Verwendung eines Dorns bearbeiten. Sie kann Edelstahlrohre mit einem Durchmesser von bis zu 50,8 mm und Gasrohre mit einem Durchmesser von bis zu 48 mm bearbeiten. Die maximale Wandstärke beträgt 4 mm bei Aluminium, 3 mm bei Kupfer- und Hydraulikrohren sowie 1,5 mm bei Edelstahl. Vierkantrohre können bis zu einer Größe von 40 x 40 x 3 mm gebogen werden.
Kleinster Biegeradius: 2 × Rohraußendurchmesser.
Biegekapazität nach Rohrwerkstoff
| Rohrwerkstoff | Max. Außendurchmesser | Max. Wandstärke |
|---|---|---|
| Kupferrohre (hart und weich), weichgeglühte Messingrohre | 50 mm / 1,97 in | 3 mm / 0,12 in |
| Elektroinstallationsrohre aus Stahl | 50 mm / 1,97 in | 2 mm / 0,08 in |
| Edelstahlrohre AISI 304/316 | 50,8 mm / 2 in | 1,5 mm / 0,06 in |
| Hydraulik-Stahlrohre St 35.4 | 50 mm / 1,97 in | 3 mm / 0,12 in |
| Möbelrohre | 50 mm / 1,97 in | 2 mm / 0,08 in |
| FE-Kesselrohre | 50 mm / 1,97 in | 2 mm / 0,08 in |
| Aluminiumrohre | 50 mm / 1,97 in | 4 mm / 0,16 in |
| Gasrohre UNI 5745 | 48 mm / 1,89 in | 3 mm / 0,12 in |
| Vierkantrohre | 40 × 40 mm / 1,57 × 1,57 in | 3 mm / 0,12 in |
Sonderdurchmesser und Sonderradien auf Anfrage.
