Die UNI 70/HC-OS im Überblick

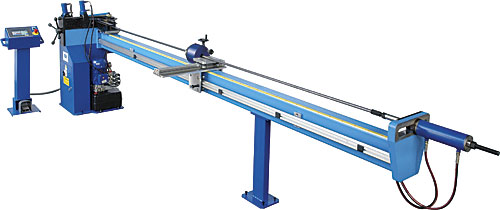

Die CBC UNI 70/HC-OS ist eine UNI 70/HC, die mit einem Schwenksatz ausgestattet ist und somit das Biegen mit oder ohne Dorn ermöglicht. Mit dem Dorn lassen sich dünnwandige und empfindliche Rohre mit einem Durchmesser von bis zu 50 mm auf einen Radius biegen, der dem Doppelten ihres Durchmessers entspricht. Ohne Dorn lassen sich Rohre mit einem Durchmesser von bis zu 60 mm und Vierkantrohre mit Abmessungen von bis zu 50 × 50 mm mit Standardradien von dem Drei- bis Vierfachen ihres Durchmessers biegen.
Die Maschine wird mit zwei zusätzlichen, austauschbaren Abtriebswellen geliefert, die für das Biegen ohne Dorn benötigt werden. Bei der Arbeit mit dem Dorn öffnet und schließt ein computergesteuertes Hydrauliksystem die Spann- und Biegewerkzeuge, und der Dorn wird programmgesteuert herausgezogen. Der selbstbremsende, zweistufige Drehstrommotor hat eine Leistung von 2,3/3,1 kW (380 V). Die digitale Steuerung speichert bis zu 50 Programme mit jeweils bis zu neun Biegewinkeln. Die Maschine aus Sphäroguss wiegt 400 kg.
Das Schwenkset für 2 bis 6 Meter umfasst eine hydraulische Dornausziehvorrichtung, einen Ebenenregler, Anschläge, einen Sockel für den verschiebbaren Gegenformer mit Faltenstütze sowie eine 20-Millimeter-Dornstange. CBC bezeichnet UNI 70/HC für Werkzeuge, die mit einem Dorn verwendet werden, und UNI 70/C für Werkzeuge ohne Dorn. Werkzeuge für Ihre Rohrgröße sind auf Anfrage erhältlich.
Technische Daten
| Antrieb | selbstbremsender Drehstrom-Asynchronmotor, 2 Geschwindigkeiten, 2,3/3,1 kW |
|---|---|
| Netzanschluss | 380 V / 50 Hz (andere Spannungen auf Anfrage) |
| Steuerung | digitale Steuerung mit Mikroprozessor und Anzeige |
| Programmspeicher | bis zu 50 Programme mit je bis zu 9 Biegewinkeln |
| Hydraulik | computergesteuertes Schließen und Öffnen der Klemm- und Biegewerkzeuge |
| Dornauszug | hydraulisch, programmierbar |
| Biegeradius | mit Dorn ab 2 × D; ohne Dorn 3D/4D |
| Abtriebswellen | 2 zusätzliche Wechselwellen für das Biegen ohne Dorn |
| Gehäuse | Sphäroguss auf Stahlgestell |
| Abmessungen (nur Maschine) L × B × H | 830 × 630 × 1.270 mm / 32,68 × 24,8 × 50 in |
| Gewicht | 400 kg / 881,8 lb |
| Lieferumfang | 380 V / 50 Hz, hydraulische Klemmung, Schwenkkit für das Biegen mit und ohne Dorn mit hydraulischem Dornauszug, Ebenenregler, Anschläge, Basis für Gleitgegenform mit Faltenglätter-Halter, Dornstange Ø 20 mm |
Längen des Schwenkkits der UNI 70/HC-OS
Wählen Sie die Ausführung entsprechend der Länge des Schwenksets aus. Je länger das Set ist, desto weiter vom Rohrende entfernt können Sie es biegen. Mit dem 2-m-Set können Sie bis zu 1,55 m vom Rohrende entfernt biegen. Mit dem 4-m-Set können Sie bis zu 3,55 m vom Rohrende entfernt biegen.
| Ausführung | Artikelnummer | Nutzbare Länge |
|---|---|---|
| Schwenkkit 2 m | 9210202 | 1,55 m |
| Schwenkkit 3 m | 9210203 | 2,55 m |
| Schwenkkit 4 m | 9210204 | 3,55 m |
| Schwenkkit 5 m | 9210205 | – |
| Schwenkkit 6 m | 9210206 | – |
Kapazität der UNI 70/HC-OS mit Dorn
Mit Hilfe eines Biegedorns lassen sich Metallrohre mit einem Durchmesser von bis zu 50 mm biegen. Edelstahlrohre können bis zu 50,8 × 1,5 mm groß sein, Gasrohre bis zu 48 mm, Aluminiumrohre bis zu 4 mm und Kupfer- sowie Hydraulikrohre bis zu 3 mm. Vierkantrohre haben die Maße 40 × 40 × 3 mm.
Kleinster Biegeradius mit Dorn: 2 × Rohraußendurchmesser.
Biegekapazität nach Rohrwerkstoff
| Rohrwerkstoff | Max. Außendurchmesser | Max. Wandstärke |
|---|---|---|
| Kupferrohre (hart und weich), weichgeglühte Messingrohre | 50 mm / 1,97 in | 3 mm / 0,12 in |
| Elektroinstallationsrohre aus Stahl | 50 mm / 1,97 in | 2 mm / 0,08 in |
| Edelstahlrohre AISI 304/316 | 50,8 mm / 2 in | 1,5 mm / 0,06 in |
| Hydraulik-Stahlrohre St 35.4 | 50 mm / 1,97 in | 3 mm / 0,12 in |
| Möbelrohre | 50 mm / 1,97 in | 2 mm / 0,08 in |
| FE-Kesselrohre | 50 mm / 1,97 in | 2 mm / 0,08 in |
| Aluminiumrohre | 50 mm / 1,97 in | 4 mm / 0,16 in |
| Gasrohre UNI 5745 | 48 mm / 1,89 in | 3 mm / 0,12 in |
| Vierkantrohre | 40 × 40 mm / 1,57 × 1,57 in | 3 mm / 0,12 in |
Weiterführende Informationen in unseren Ratgebern:
Kapazität der UNI 70/HC-OS ohne Dorn
Alle aufgeführten Metallrohre können ohne Biegedorn bis zu einem Durchmesser von 60 mm gebogen werden. Die Wandstärke beträgt 8 mm bei Aluminiumrohren, 4 mm bei Kupfer-, Hydraulik- und Kesselrohren sowie 3 mm bei Edelstahl- und Möbelrohren. Gasrohre mit Standardwandstärke können bis zu einem Durchmesser von 60 mm gebogen werden. Vierkantrohre können bis zu einer Größe von 50 x 50 x 4 mm gebogen werden.
Standard-Biegeradien ohne Dorn: 3D und 4D.
Biegekapazität nach Rohrwerkstoff
| Rohrwerkstoff | Max. Außendurchmesser | Max. Wandstärke |
|---|---|---|
| Kupferrohre (hart und weich), weichgeglühte Messingrohre | 60 mm / 2,36 in | 4 mm / 0,16 in |
| Elektroinstallationsrohre aus Stahl | 60 mm / 2,36 in | 2 mm / 0,08 in |
| Edelstahlrohre AISI 304/316 | 60 mm / 2,36 in | 3 mm / 0,12 in |
| Hydraulik-Stahlrohre St 35.4 | 60 mm / 2,36 in | 4 mm / 0,16 in |
| Möbelrohre | 60 mm / 2,36 in | 3 mm / 0,12 in |
| FE-Kesselrohre | 60 mm / 2,36 in | 4 mm / 0,16 in |
| Aluminiumrohre | 60 mm / 2,36 in | 8 mm / 0,31 in |
| Gasrohre UNI 5745 | 60 mm / 2,36 in | Standard |
| Vierkantrohre | 50 × 50 mm / 1,97 × 1,97 in | 4 mm / 0,16 in |
Sonderdurchmesser und Sonderradien auf Anfrage.
Weiterführende Informationen in unseren Ratgebern:
