Die Rohrbieger N. 78 bis GM 600 im Überblick

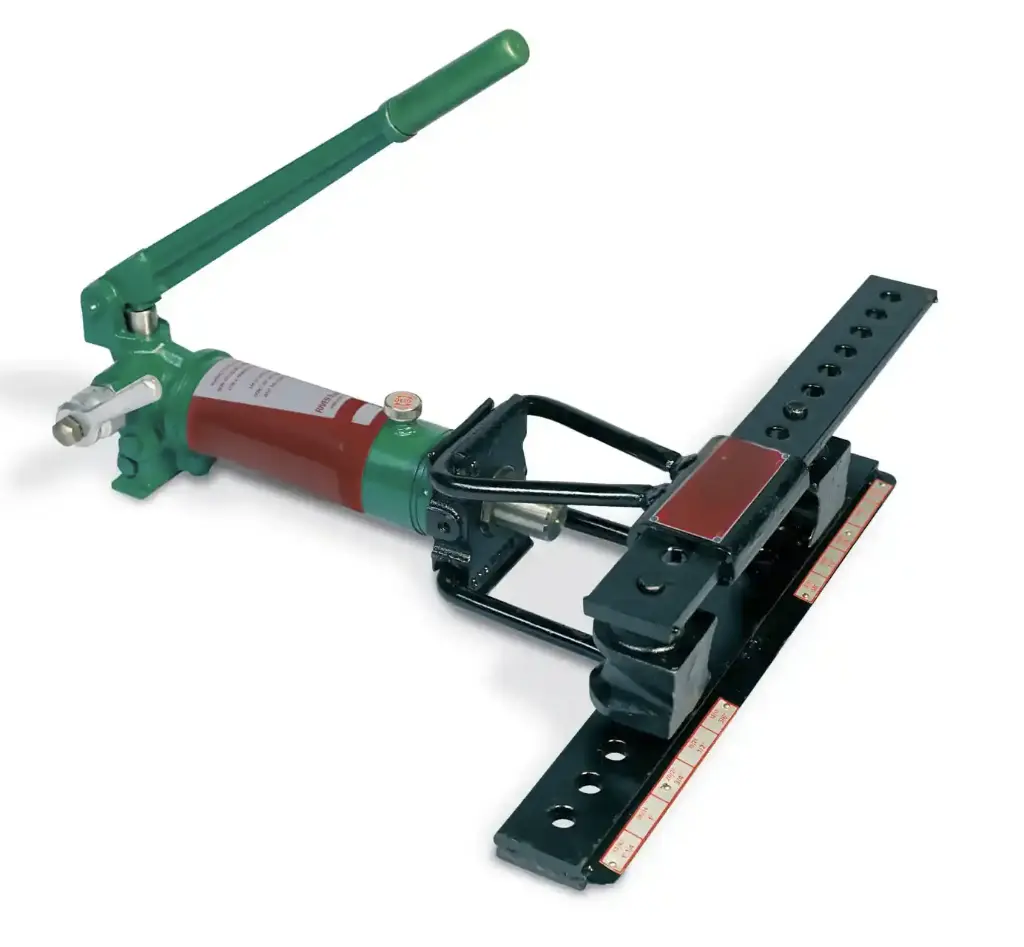

Diese Rohrbieger biegen Gasrohre aus Stahl im Druckbiegeverfahren: Ein von Hand betätigter Hydraulikzylinder schiebt die Biegeform vor, während das Rohr von zwei Seitenbolzen zwischen einer oberen Gleitplatte und einer unteren Platte mit Gradskala gehalten wird. Die Pumpe arbeitet mit Differentialkolben. Auch der Rücklauf ist hydraulisch und läuft laut Hersteller etwa siebenmal schneller als der Arbeitshub – so lässt sich jede Biegung gut verfolgen und die Maschine rasch zurückstellen.
Die sieben Modelle unterscheiden sich in der größten Rohrgröße, von 1″1/2 bei der N. 78 bis 6″ bei der GM 600. Jede Maschine wird mit ihren Biegeformen für Gasrohre geliefert. Für die Größen 3″1/2 bis 6″ arbeiten GM 400, GM 500 und GM 600 mit Druckstücken statt Formen.
Technische Daten
| Antrieb | hydraulische Handpumpe mit Differentialkolben |
|---|---|
| Rücklauf | hydraulisch, etwa 7-mal schneller als der Arbeitshub |
| Rohrauflage | zwei Seitenbolzen zwischen oberer Gleitplatte und unterer Platte mit Gradskala |
| Rohrgrößen | Gasrohre 3/8″ bis 6″ (je nach Modell) |
| Hydrauliköl | Spezialöl für Rohrbieger mit Handpumpe, Kanister 2 kg |
Modelle N. 78 bis GM 600 und ihre Formen
Die Tabelle zeigt, welche Biegeformen und Druckstücke zu jedem Modell gehören. Alle Größen beziehen sich auf Gasrohre; für Rohre mit Maßen in Millimetern senden Sie uns bitte eine Anfrage.
| Ausführung | Artikelnummer | Biegeformen | Druckstücke | Rohrgrößen |
|---|---|---|---|---|
| N. 78 · 3/8″–1″1/2 | CM00 100 | 3/8″–1″1/2 | – | 3/8″–1″1/2 |
| N. 30 · 3/8″–2″ | CM00 102 | 3/8″–2″ | – | 3/8″–2″ |
| N. 32 · 3/8″–2″1/2 | CM00 104 | 3/8″–2″1/2 | – | 3/8″–2″1/2 |
| GM 300 · 3/8″–3″ | CM00 106 | 3/8″–3″ | – | 3/8″–3″ |
| GM 400 · 1″–4″ | CM00 108 | 1″–3″ | 3″1/2, 4″ | 1″–4″ |
| GM 500 · 1″1/2–5″ | CM00 110 | 1″1/2–3″ | 3″1/2, 4″, 5″ | 1″1/2–5″ |
| GM 600 · 1″1/2–6″ | CM00 112 | 1″1/2–3″ | 3″1/2, 4″, 5″, 6″ | 1″1/2–6″ |
Biegeformen und Druckstücke der N. 78 bis GM 600
| Größe | Rohr-Ø innen × außen (mm) | Biegeradius | Gewicht |
|---|---|---|---|
| 3/8″ | 12 × 17 | 45 mm / 1,77 in | 0,7 kg / 1,5 lb |
| 1/2″ | 15 × 21 | 55 mm / 2,17 in | 1 kg / 2,2 lb |
| 3/4″ | 20 × 27 | 70 mm / 2,76 in | 1,4 kg / 3,1 lb |
| 1″ | 26 × 34 | 95 mm / 3,74 in | 1,8 kg / 4 lb |
| 1″1/4 | 33 × 42 | 137 mm / 5,39 in | 3,2 kg / 7,1 lb |
| 1″1/2 | 40 × 49 | 150 mm / 5,91 in | 3,5 kg / 7,7 lb |
| 2″ | 50 × 60 | 220 mm / 8,66 in | 6,4 kg / 14,1 lb |
| 2″1/2 | 66 × 76 | 340 mm / 13,39 in | 16,1 kg / 35,5 lb |
| 3″ | 80 × 90 | 530 mm / 20,87 in | 29,7 kg / 65,5 lb |
| 3″1/2 (Druckstück) | 90 × 102 | Ø E × 18 | 21,2 kg / 46,7 lb |
| 4″ (Druckstück) | 102 × 114 | Ø E × 18 | 22,4 kg / 49,4 lb |
| 5″ (Druckstück) | 128 × 141 | Ø E × 18 | 23,8 kg / 52,5 lb |
| 6″ (Druckstück) | 154 × 168 | Ø E × 18 | 24,1 kg / 53,1 lb |
Biegeradius der Druckstücke laut Hersteller: Ø E × 18. Die Formen und Druckstücke sind auch einzeln erhältlich.
Elektrische Ausführungen und Zubehör für die N. 78 bis GM 600
Dieselben Rohrgrößen lassen sich auch mit Elektropumpe biegen; Platten und Seitenbolzen sind laut Ersatzteilliste mit den entsprechenden Elektromodellen identisch. Biegeformen, Spezialöl und Ersatzteile für diese Rohrbieger:
