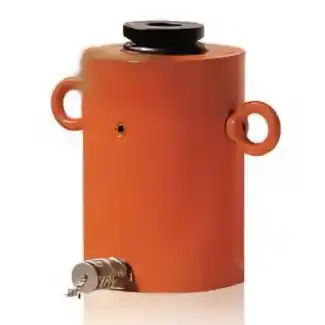

SSVH SR.A im Überblick
Die SR.A ist die Leichtmetallausführung der Baureihe SR. Bei gleichen Kräften und Hüben wiegt sie deutlich weniger: Der 60-Tonnen-Zylinder mit 100 mm Hub zum Beispiel wiegt 18,9 kg statt 24 kg beim SR aus Stahl. Nach Angaben von SSVH lassen sich die Zylinder dadurch wesentlich leichter handhaben.
Eine eingebaute Feder zieht den Kolben zurück; er läuft in einem Führungsring mit Anschlag für die volle Last und Abstreifdichtung. Der flache Kolbenkopf ist verschraubt und abnehmbar; die Ausführung L hat einen glatten Kolben, die Ausführung S einen Gewindekolben mit Sicherungsmutter. Gewindebohrungen im Zylinderboden und eine aufgeschraubte Kupplungshälfte 3050.3 mit Schutzkappe gehören zur Ausstattung. Auf Anfrage liefert SSVH einen Schwenkkopf, einen Zylinderhals mit Gewinde, eine Stand- oder Lastverteilplatte sowie andere Kräfte und Hübe.
Technische Daten
| Betriebsdruck | 700 bar |
|---|---|
| Kraft | 9 bis 160 t (88 bis 1.589 kN) |
| Hub | 40 bis 220 mm |
| Zylinder | Leichtmetall |
| Kolbenrückzug | eingebaute Feder |
| Ausführungen | L: glatter Kolben; S: Gewindekolben mit Sicherungsmutter |
| Ölanschluss | 1/4 BSP, Kupplungshälfte 3050.3 mit Schutzkappe |
| Gewicht | 1,4 bis 86,8 kg |
| Auf Anfrage | Schwenkkopf, Zylinderhals mit Gewinde, Standplatte, andere Kräfte und Hübe |
Weiterführende Informationen in unseren Ratgebern:
- Arten von Hydraulikzylindern: ein Überblick
- 700-bar-Hydraulikzylinder für anspruchsvolle Anwendungen
SSVH SR.A ohne Sicherungsmutter (L)
Glatter Kolben; Einbauhöhe bei ganz eingefahrenem Kolben.
| Ausführung | Artikelnummer | Kraft (kN) | Kolbenfläche (cm²) | Hub (mm) | Ölvolumen (cm³) | Einbauhöhe (mm) | Gewicht |
|---|---|---|---|---|---|---|---|
| 9 t, 40 mm | SR.A.9.40.L | 88 | 12,57 | 40 | 59 | 127 | 1,4 kg / 3,1 lb |
| 9 t, 100 mm | SR.A.9.100.L | 88 | 12,57 | 100 | 140 | 205 | 2,4 kg / 5,3 lb |
| 9 t, 160 mm | SR.A.9.160.L | 88 | 12,57 | 160 | 229 | – | 3,1 kg / 6,8 lb |
| 14 t, 40 mm | SR.A.14.40.L | 137 | 19,63 | 40 | 93 | 138 | 2,2 kg / 4,9 lb |
| 14 t, 100 mm | SR.A.14.100.L | 137 | 19,63 | 100 | 224 | 203 | 3,2 kg / 7,1 lb |
| 14 t, 160 mm | SR.A.14.160.L | 137 | 19,63 | 160 | 355 | 268 | 4,1 kg / 9 lb |
| 14 t, 200 mm | SR.A.14.200.L | 137 | 19,63 | 200 | 442 | 313 | 4,9 kg / 10,8 lb |
| 20 t, 40 mm | SR.A.20.40.L | 198 | 28,27 | 40 | 150 | 148 | 3,8 kg / 8,4 lb |
| 20 t, 100 mm | SR.A.20.100.L | 198 | 28,27 | 100 | 344 | – | 5,3 kg / 11,7 lb |
| 20 t, 160 mm | SR.A.20.160.L | 198 | 28,27 | 160 | 538 | 272 | 6,8 kg / 15 lb |
| 20 t, 220 mm | SR.A.20.220.L | 198 | 28,27 | 220 | 733 | 332 | 8,3 kg / 18,3 lb |
| 40 t, 40 mm | SR.A.40.40.L | 397 | 56,74 | 40 | 293 | 154 | 7,8 kg / 17,2 lb |
| 40 t, 100 mm | SR.A.40.100.L | 397 | 56,74 | 100 | 684 | 221 | 10,8 kg / 23,8 lb |
| 40 t, 160 mm | SR.A.40.160.L | 397 | 56,74 | 160 | 1.070 | 281 | 13,6 kg / 30 lb |
| 40 t, 220 mm | SR.A.40.220.L | 397 | 56,74 | 220 | 1.455 | 341 | 16,2 kg / 35,7 lb |
| 60 t, 40 mm | SR.A.60.40.L | 606 | 86,59 | 40 | 476 | 161 | 13,4 kg / 29,5 lb |
| 60 t, 100 mm | SR.A.60.100.L | 606 | 86,59 | 100 | 1.090 | 228 | 18,9 kg / 41,7 lb |
| 60 t, 160 mm | SR.A.60.160.L | 606 | 86,59 | 160 | 1.693 | 288 | 23,6 kg / 52 lb |
| 60 t, 220 mm | SR.A.60.220.L | 606 | 86,59 | 220 | 2.295 | 348 | 27,9 kg / 61,5 lb |
| 80 t, 40 mm | SR.A.80.40.L | 792 | 113,1 | 40 | 623 | 169 | 18,4 kg / 40,6 lb |
| 80 t, 100 mm | SR.A.80.100.L | 792 | 113,1 | 100 | 1.413 | 234 | 24,6 kg / 54,2 lb |
| 80 t, 160 mm | SR.A.80.160.L | 792 | 113,1 | 160 | 2.180 | 294 | 30,7 kg / 67,7 lb |
| 80 t, 220 mm | SR.A.80.220.L | 792 | 113,1 | 220 | 2.966 | 359 | 37,2 kg / 82 lb |
| 100 t, 40 mm | SR.A.100.40.L | 1.077 | 153,9 | 40 | 890 | 182 | 22,2 kg / 48,9 lb |
| 100 t, 100 mm | SR.A.100.100.L | 1.077 | 153,9 | 100 | 2.000 | 242 | 28,7 kg / 63,3 lb |
| 100 t, 160 mm | SR.A.100.160.L | 1.077 | 153,9 | 160 | 3.030 | 302 | 35,4 kg / 78 lb |
| 100 t, 220 mm | SR.A.100.220.L | 1.077 | 153,9 | 220 | 4.150 | 372 | 43,5 kg / 95,9 lb |
| 125 t, 40 mm | SR.A.125.40.L | 1.237 | 176,7 | 40 | 979 | 185 | 27,1 kg / 59,7 lb |
| 125 t, 100 mm | SR.A.125.100.L | 1.237 | 176,7 | 100 | 2.193 | 245 | 34,6 kg / 76,3 lb |
| 125 t, 160 mm | SR.A.125.160.L | 1.237 | 176,7 | 160 | 3.406 | 305 | 44,4 kg / 97,9 lb |
| 125 t, 220 mm | SR.A.125.220.L | 1.237 | 176,7 | 220 | 4.645 | 375 | 54,2 kg / 119,5 lb |
| 160 t, 40 mm | SR.A.160.40.L | 1.589 | 227 | 40 | 1.369 | 217 | 37 kg / 81,6 lb |
| 160 t, 100 mm | SR.A.160.100.L | 1.589 | 227 | 100 | 2.936 | 277 | 47,6 kg / 104,9 lb |
| 160 t, 160 mm | SR.A.160.160.L | 1.589 | 227 | 160 | 4.504 | 337 | 58,4 kg / 128,7 lb |
| 160 t, 220 mm | SR.A.160.220.L | 1.589 | 227 | 220 | 6.105 | 407 | 70,8 kg / 156,1 lb |
Angaben laut SSVH-Datenblatt SR.A; „–“: Wert wird beim Hersteller geklärt.
SSVH SR.A mit Sicherungsmutter (S)
Gewindekolben mit Sicherungsmutter; Einbauhöhe einschließlich Mutter.
| Ausführung | Artikelnummer | Kraft (kN) | Kolbenfläche (cm²) | Hub (mm) | Ölvolumen (cm³) | Einbauhöhe (mm) | Gewicht |
|---|---|---|---|---|---|---|---|
| 9 t, 40 mm | SR.A.9.40.S | 88 | 12,57 | 40 | 59 | 143 | 1,7 kg / 3,7 lb |
| 9 t, 100 mm | SR.A.9.100.S | 88 | 12,57 | 100 | 140 | 221 | 2,7 kg / 6 lb |
| 9 t, 160 mm | SR.A.9.160.S | 88 | 12,57 | 160 | 229 | 286 | 3,4 kg / 7,5 lb |
| 14 t, 40 mm | SR.A.14.40.S | 137 | 19,63 | 40 | 93 | 158 | 2,8 kg / 6,2 lb |
| 14 t, 100 mm | SR.A.14.100.S | 137 | 19,63 | 100 | 224 | 223 | 3,8 kg / 8,4 lb |
| 14 t, 160 mm | SR.A.14.160.S | 137 | 19,63 | 160 | 355 | 288 | 4,7 kg / 10,4 lb |
| 14 t, 200 mm | SR.A.14.200.S | 137 | 19,63 | 200 | 442 | 333 | 5,5 kg / 12,1 lb |
| 20 t, 40 mm | SR.A.20.40.S | 198 | 28,27 | 40 | 150 | 176 | 4,9 kg / 10,8 lb |
| 20 t, 100 mm | SR.A.20.100.S | 198 | 28,27 | 100 | 344 | 240 | 6,4 kg / 14,1 lb |
| 20 t, 160 mm | SR.A.20.160.S | 198 | 28,27 | 160 | 538 | 300 | 7,9 kg / 17,4 lb |
| 20 t, 220 mm | SR.A.20.220.S | 198 | 28,27 | 220 | 733 | 360 | 9,4 kg / 20,7 lb |
| 40 t, 40 mm | SR.A.40.40.S | 397 | 56,74 | 40 | 293 | 189 | 9,8 kg / 21,6 lb |
| 40 t, 100 mm | SR.A.40.100.S | 397 | 56,74 | 100 | 684 | 256 | 12,8 kg / 28,2 lb |
| 40 t, 160 mm | SR.A.40.160.S | 397 | 56,74 | 160 | 1.070 | 316 | 15,6 kg / 34,4 lb |
| 40 t, 220 mm | SR.A.40.220.S | 397 | 56,74 | 220 | 1.455 | 376 | 18,2 kg / 40,1 lb |
| 60 t, 40 mm | SR.A.60.40.S | 606 | 86,59 | 40 | 476 | 204 | 17,1 kg / 37,7 lb |
| 60 t, 100 mm | SR.A.60.100.S | 606 | 86,59 | 100 | 1.090 | 271 | 22,6 kg / 49,8 lb |
| 60 t, 160 mm | SR.A.60.160.S | 606 | 86,59 | 160 | 1.693 | 331 | 27,3 kg / 60,2 lb |
| 60 t, 220 mm | SR.A.60.220.S | 606 | 86,59 | 220 | 2.295 | 391 | 31,6 kg / 69,7 lb |
| 80 t, 40 mm | SR.A.80.40.S | 792 | 113,1 | 40 | 623 | 217 | 23,8 kg / 52,5 lb |
| 80 t, 100 mm | SR.A.80.100.S | 792 | 113,1 | 100 | 1.413 | 282 | 30 kg / 66,1 lb |
| 80 t, 160 mm | SR.A.80.160.S | 792 | 113,1 | 160 | 2.180 | 342 | 36,1 kg / 79,6 lb |
| 80 t, 220 mm | SR.A.80.220.S | 792 | 113,1 | 220 | 2.966 | 407 | 42,6 kg / 93,9 lb |
| 100 t, 40 mm | SR.A.100.40.S | 1.077 | 153,9 | 40 | 890 | 224 | 31,4 kg / 69,2 lb |
| 100 t, 100 mm | SR.A.100.100.S | 1.077 | 153,9 | 100 | 2.000 | 284 | 38 kg / 83,8 lb |
| 100 t, 160 mm | SR.A.100.160.S | 1.077 | 153,9 | 160 | 3.030 | 344 | 44,7 kg / 98,5 lb |
| 100 t, 220 mm | SR.A.100.220.S | 1.077 | 153,9 | 220 | 4.150 | 414 | 52,7 kg / 116,2 lb |
| 125 t, 40 mm | SR.A.125.40.S | 1.237 | 176,7 | 40 | 979 | 233 | 38,4 kg / 84,7 lb |
| 125 t, 100 mm | SR.A.125.100.S | 1.237 | 176,7 | 100 | 2.193 | 293 | 45,9 kg / 101,2 lb |
| 125 t, 160 mm | SR.A.125.160.S | 1.237 | 176,7 | 160 | 3.406 | 353 | 55,8 kg / 123 lb |
| 125 t, 220 mm | SR.A.125.220.S | 1.237 | 176,7 | 220 | 4.645 | 423 | 65,8 kg / 145,1 lb |
| 160 t, 40 mm | SR.A.160.40.S | 1.589 | 227 | 40 | 1.369 | 260 | 58 kg / 127,9 lb |
| 160 t, 100 mm | SR.A.160.100.S | 1.589 | 227 | 100 | 2.936 | 320 | 63,6 kg / 140,2 lb |
| 160 t, 160 mm | SR.A.160.160.S | 1.589 | 227 | 160 | 4.504 | 380 | 74,4 kg / 164 lb |
| 160 t, 220 mm | SR.A.160.220.S | 1.589 | 227 | 220 | 6.105 | 450 | 86,8 kg / 191,4 lb |
Angaben laut SSVH-Datenblatt SR.A; „–“: Wert wird beim Hersteller geklärt.
Abmessungen der SSVH SR.A (Buchstaben wie in der SSVH-Maßzeichnung, mm)
| Baugröße | A – Kolben-Ø | B | C | D – Kolbengewinde | F – Halsgewinde (auf Anfrage) | G – Ölanschluss | I | K | M | N |
|---|---|---|---|---|---|---|---|---|---|---|
| 9 t | 40 | 60 | 35 | M20 × 2 | M60 × 2 | 1/4 BSP | 22 | 25 | 5 | 8 |
| 14 t | 50 | 70 | 43 | M20 × 2 | M70 × 2 | 1/4 BSP | 22 | 28 | 8 | 8 |
| 20 t | 60 | 90 | 53 | M34 × 2 | M90 × 2 | 1/4 BSP | 22 | 35 | 10 | 10 |
| 40 t | 85 | 120 | 75 | M44 × 2 | M120 × 2 | 1/4 BSP | 22 | 40 | 10 | 10 |
| 60 t | 105 | 160 | 95 | M50 × 2 | M160 × 2 | 1/4 BSP | 22 | 45 | 10 | 10 |
| 80 t | 120 | 180 | 110 | M55 × 2 | M180 × 3 | 1/4 BSP | 24 | 55 | 12 | 10 |
| 100 t | 140 | 190 | 127 | M64 × 2 | M190 × 3 | 1/4 BSP | 24 | 60 | 12 | 10 |
| 125 t | 150 | 210 | 140 | M74 × 2 | M210 × 3 | 1/4 BSP | 24 | 60 | 14 | 12 |
| 160 t | 170 | 240 | 155 | M84 × 2 | M240 × 3 | 1/4 BSP | 24 | 70 | 15 | 15 |
Verwandte SSVH-Zylinder
Dieselben Baugrößen aus Stahl:
