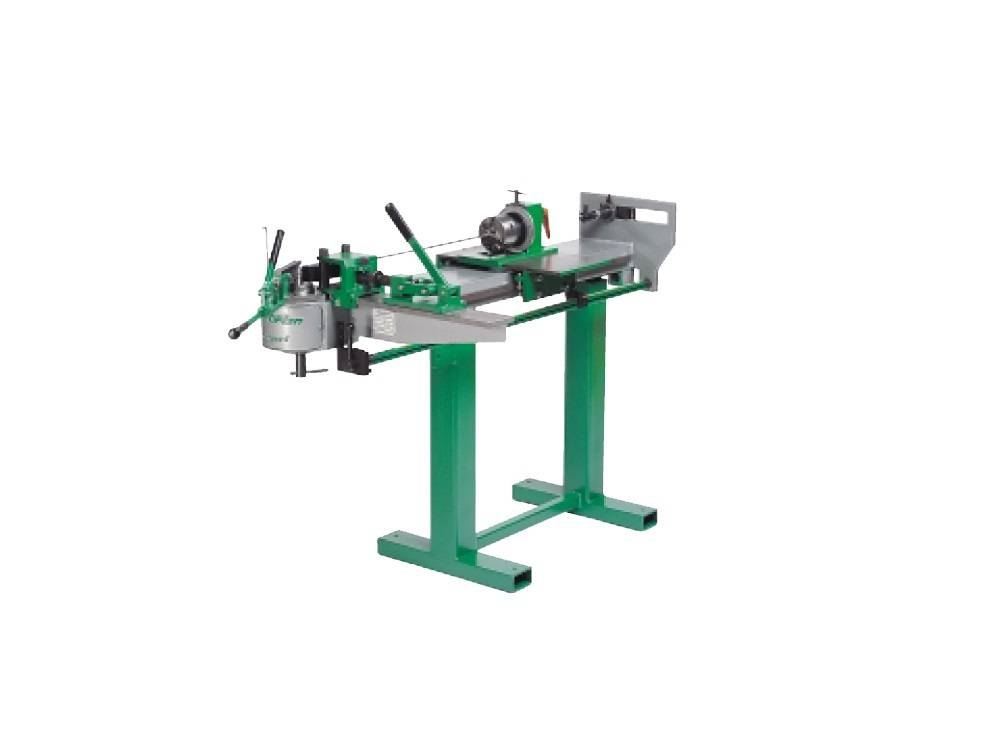

Die Mingori Multiplan im Überblick
Die Multiplan ist eine Werkstattmaschine, die für kleine bis mittlere Serien ausgelegt ist. Der Hersteller gibt eine durchschnittliche Leistung von 600 bis 700 Biegungen pro Tag an. Das Rohr wird mittels Rotationsziehbiegen um die Biegeform gezogen und innen von einer 20-mm-Dornstange abgestützt. Dadurch lassen sich lange Rohre entlang des 2 oder 3 m langen Rahmens biegen. Der Werkzeugwechsel erfolgt schnell, wodurch die Produktionszeit für Einzelteile kurz bleibt.
Der Typ 30 wird manuell über einen großen Zughebel bedient, und ein Winkelanschlag mit einer Noniusskala von 0 bis 180° dient zur Einstellung des Biegewinkels. Der Typ 35 ist mit einem 750-Watt-Motor ausgestattet und kann in 2,5 Sekunden einen Biegewinkel von 90° erreichen. Sein Biegetoß verfügt über vier Winkelanschläge, die von 0 bis 180° einstellbar sind und von zwei Näherungssensoren erfasst werden. Die Winkelanschläge lassen sich mit einer Viertelumdrehung des Handrads verstellen.
Der Biegeebenenanzeiger, der beim Typ 35 zur Serienausstattung gehört und beim Typ 30 optional erhältlich ist, zeigt die Biegeebene auf einer in Grad unterteilten Scheibe an. Alle 15° rastet eine Kugel ein; für Serienteile können Scheiben angefertigt werden, die entsprechend den Biegeebenen des Teils gebohrt sind. Vier Längenanschläge auf einer mit einer Skala versehenen Schiene legen die Abstände zwischen den Biegungen fest. Die manuelle Maschine ist mit einem Anschlag an der Dornstange ausgestattet.
Technische Daten
| Rohrwerkstoffe | Stahl, Edelstahl, Aluminium, Kupfer |
|---|---|
| Standard-Biegeradius | 25–190 mm |
| Motor (Typ 35) | 750 W, 50 Hz, 230/400 V Drehstrom (Spannung bei Bestellung angeben), IP44 |
| Biegegeschwindigkeit (Typ 35) | 6 U/min; 2,5 s für einen 90°-Bogen |
| Dornstange | Ø 20 mm, 2 m oder 3 m passend zum Gestell |
| Abmessungen | 2,5 × 0,85 × 1,2 m (Gestell 2 m); 3,5 × 0,85 × 1,2 m (Gestell 3 m) |
| Werkzeuge | Biegeform, Führungs- und Klemm-Gegenform, starrer oder gelenkiger Dorn – passend zu Ihren Rohren gefertigt |
Größte Rohrabmessungen der Multiplan Typ 30
| Werkstoff | Rund | Vierkant | Rechteck |
|---|---|---|---|
| Stahl | 30 mm / 1,18 in | 20 mm / 0,79 in | 30 × 15 mm / 1,18 × 0,59 in |
| Edelstahl | 26,9 mm / 1,06 in | 16 mm / 0,63 in | 25 × 15 mm / 0,98 × 0,59 in |
| Aluminium | 40 mm / 1,57 in | 25 mm / 0,98 in | 30 × 15 mm / 1,18 × 0,59 in |
| Kupfer | 54 mm / 2,13 in | 30 mm / 1,18 in | 35 × 20 mm / 1,38 × 0,79 in |
Größte Rohrabmessungen der Multiplan Typ 35
| Werkstoff | Rund | Vierkant | Rechteck |
|---|---|---|---|
| Stahl | 35 mm / 1,38 in | 25 mm / 0,98 in | 35 × 20 mm / 1,38 × 0,79 in |
| Edelstahl | 33,7 mm / 1,33 in | 25 mm / 0,98 in | 35 × 20 mm / 1,38 × 0,79 in |
| Aluminium | 40 mm / 1,57 in | 30 mm / 1,18 in | 40 × 20 mm / 1,57 × 0,79 in |
| Kupfer | 54 mm / 2,13 in | 35 mm / 1,38 in | 40 × 20 mm / 1,57 × 0,79 in |
Außendurchmesser bzw. Kantenlänge laut Herstellerkatalog.
Ausführungen der Multiplan Typ 30 und Typ 35
| Ausführung | Artikelnummer | Antrieb | Gestell | Plan-Positionierer und Längenanschläge | Gewicht |
|---|---|---|---|---|---|
| Typ 30, 2 m | 65 3500 | Handbetrieb | 2 m | Option | 158 kg / 348,3 lb |
| Typ 30, 3 m | 65 3501 | Handbetrieb | 3 m | Option | 186 kg / 410,1 lb |
| Typ 35, 2 m | 65 3502 | elektrisch 750 W | 2 m | enthalten | 300 kg / 661,4 lb |
| Typ 35, 3 m | 65 3503 | elektrisch 750 W | 3 m | enthalten | 336 kg / 740,8 lb |
Lieferung ohne Werkzeuge. Gewichte laut Herstellerkatalog.
