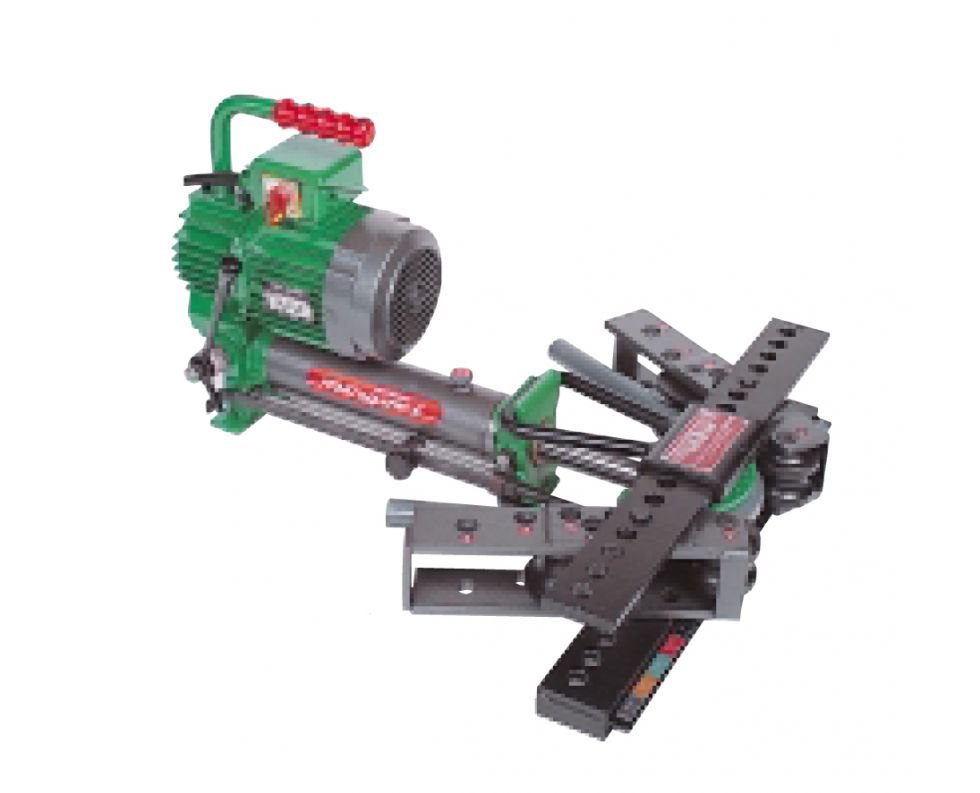

Mingori-Rohrbieger mit 180°-Aufsatz im Überblick
Mit dem 180°-Aufsatz können die Mingori-Schiebebieger Rohre nicht nur um 90°, sondern um bis zu 180° biegen. Dieser Aufsatz lässt sich direkt an den Flanschen der Modelle OB 30 und OBM 60 für Rohre von 3/8″ bis 2″ anbringen. Er kann auch an den größeren Modellen OB 40 und OBM 140 montiert werden, die für Rohre bis zu 3″ ausgelegt sind. Der Aufsatz lässt sich schnell abnehmen, um wieder zum Standard-Biegen zurückzukehren.
Der Hersteller verwendet für 180°-Biegungen eigene Werkzeuge: Jede Form wird mit einem Paar 360°-Rollen geliefert, die genau auf die jeweilige Nut abgestimmt sind. Für eine saubere 180°-Biegung wird der komplette Satz benötigt, und diese Formen unterscheiden sich von denen der Standardmaschine. Die OB-Versionen werden von Hand bedient; die OBM-Versionen verfügen über eine elektrische Pumpe und einen automatischen Stopp. Der Aufsatz ist für Besitzer einer dieser Maschinen separat erhältlich.
Technische Daten
| Biegewinkel | bis 180° (ohne Aufsatz 90°) |
|---|---|
| Rohrgrößen | OB 30/OBM 60: 3/8″–2″; OB 40/OBM 140: 3/8″–3″ |
| Zylinder | doppeltwirkend hydraulisch, 12 t (OB 30/OBM 60) oder 18 t (OB 40/OBM 140) |
| Motor (OBM) | 1500 W (OBM 60) oder 1800 W (OBM 140), 400 V Drehstrom; 230 V auf Anfrage |
| Lieferung | in der Holzkiste mit Plattenpaar und 180°-Aufsatz |
Mingori-180°-Ausführungen und der Aufsatz
| Ausführung | Artikelnummer | Antrieb | Rohrgrößen | Endabschaltung | Gewicht |
|---|---|---|---|---|---|
| OB 30 180° | 65 0131 | Handbetrieb, Zylinder 12 t | 3/8″–2″ | Option | 71 kg / 156,5 lb |
| OBM 60 180° | 65 0132 | elektrisch 1500 W, Zylinder 12 t | 3/8″–2″ | enthalten | 97 kg / 213,8 lb |
| OB 40 180° | 65 0134 | Handbetrieb, Zylinder 18 t | 3/8″–3″ | Option | – |
| OBM 140 180° | 65 0135 | elektrisch 1800 W, Zylinder 18 t | 3/8″–3″ | enthalten | – |
| 180°-Aufsatz Typ 30 | 65 0025 | für vorhandene OB 30, OBM 60, OB 40 oder OBM 140 | 3/8″–3″ | – | – |
Die 180°-Werkzeuge (Formen mit 360°-Rollen) gehören nicht zum Lieferumfang; wir bieten sie gern für Ihre Rohrgrößen an. Gewichte laut Herstellerkatalog, in der Holzkiste.
Die einfache Mingori OB 30
Ohne obere Platte, für Rohre 3/8″ bis 1″1/4:
