Die UNI 42 im Überblick
Die CBC UNI 42-Baureihe ist eine kompakte, mobile und leistungsstarke Lösung für das präzise Biegen von Rohren in Werkstätten, auf Baustellen und bei Arbeiten vor Ort. Ihr robustes Aluminiumgehäuse und die präzise Biegemechanik gewährleisten gleichbleibende Biegeradien und saubere Biegungen. Dies gilt auch für größere Rohrdurchmesser, dünnwandige Rohre und empfindliche Werkstoffe.
Die UNI 42 ist in drei Ausführungen erhältlich: mechanisch, elektrisch und digital-elektrisch. Wählen Sie die Konfiguration, die Ihren Anforderungen hinsichtlich Automatisierungsgrad, Wiederholgenauigkeit und Produktionssteuerung entspricht.

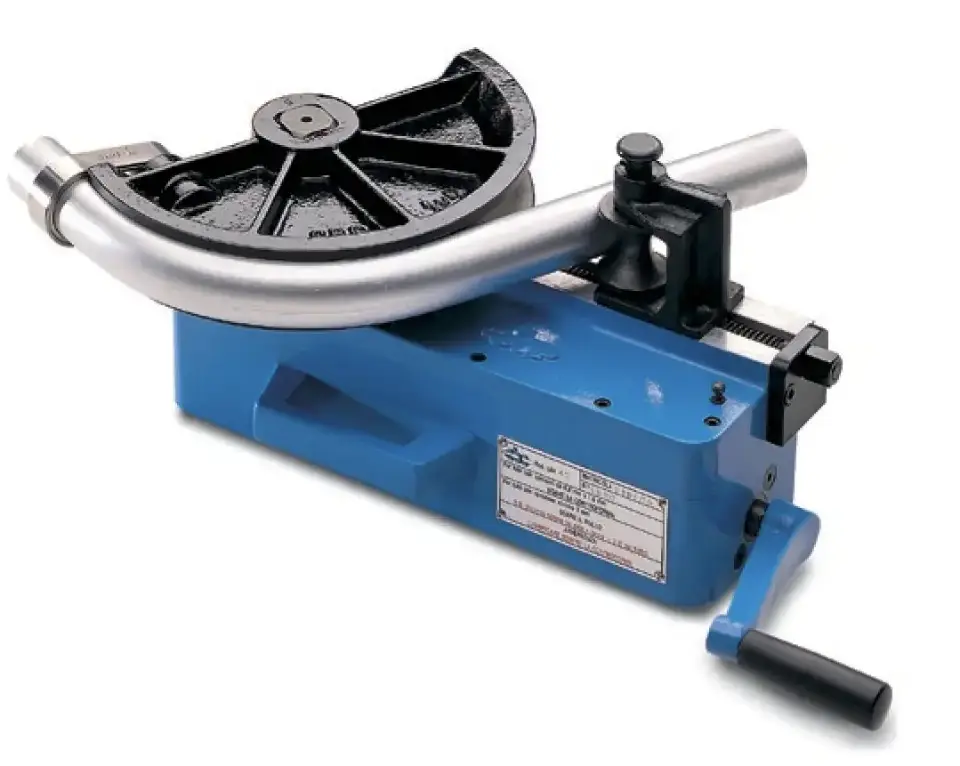

UNI 42 – Mechanische Ausführung
Die leichte, zuverlässige mechanische Rohrbiegemaschine UNI 42 ist ideal für Anwender, die eine robuste, einfach zu handhabende Lösung ohne elektrischen Antrieb benötigen. Ihre Zahnräder aus gehärtetem Stahl, die auf Kugellagern laufen, gewährleisten einen reibungslosen Betrieb, hohe mechanische Festigkeit und präzise Biegungen. Eine Rückstellvorrichtung bringt den Betätigungshebel nach jeder Biegung wieder in die Ausgangsposition zurück. Dank ihrer kompakten Größe und ihres geringen Gewichts eignet sie sich ideal für den mobilen Einsatz, Reparaturen, kleine Werkstätten und wechselnde Montageaufgaben. Im Lieferumfang ist ein klappbarer Ständer für komfortables Arbeiten und einfachen Transport enthalten.

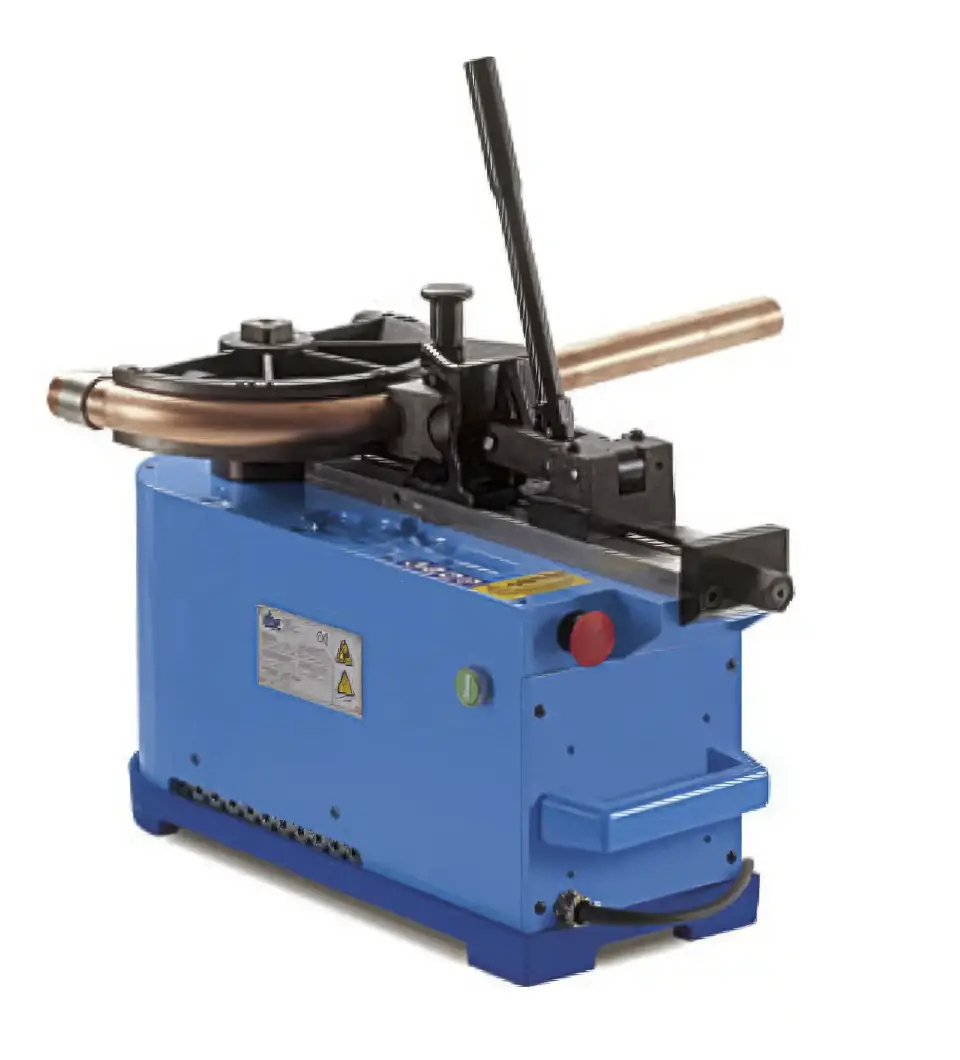

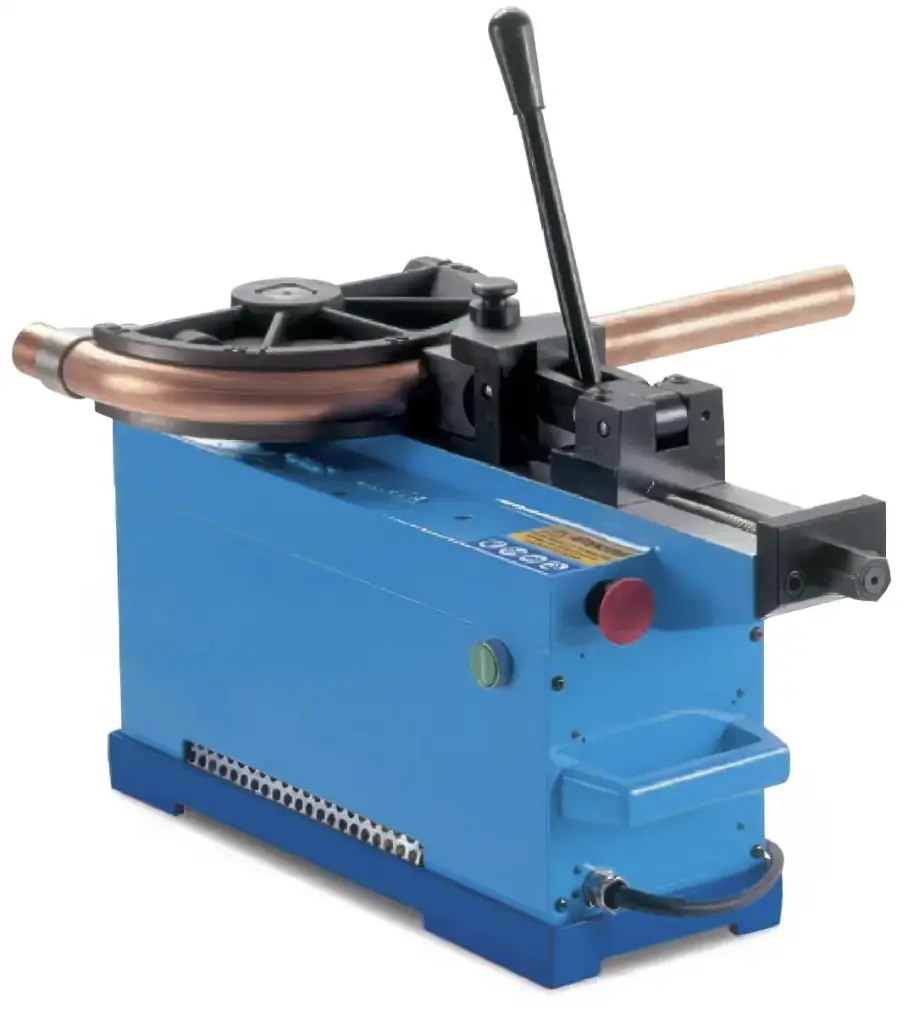

UNI 42 A – Elektrische Ausführung
Die elektrische Biegemaschine UNI 42 A wurde für Anwender entwickelt, die mehr Leistung, höheren Komfort und gleichbleibende Biegeergebnisse benötigen. Sie ist mit einem Asynchronmotor, einer Niederspannungs-Steuerelektronik (24 V), einem Biegewinkelregler, einer elektrischen Bremse und einer automatischen Rückstellfunktion ausgestattet, die am Ende des Hubs aktiviert wird. Diese Merkmale ermöglichen präzise, wiederholbare Biegungen bei minimalem Kraftaufwand und machen die Maschine ideal für professionelle Anwendungen, bei denen saubere Ergebnisse, Maßgenauigkeit und zuverlässiger Betrieb unerlässlich sind. Ein Positionierungsring erleichtert die Einstellung des gewünschten Biegewinkels.

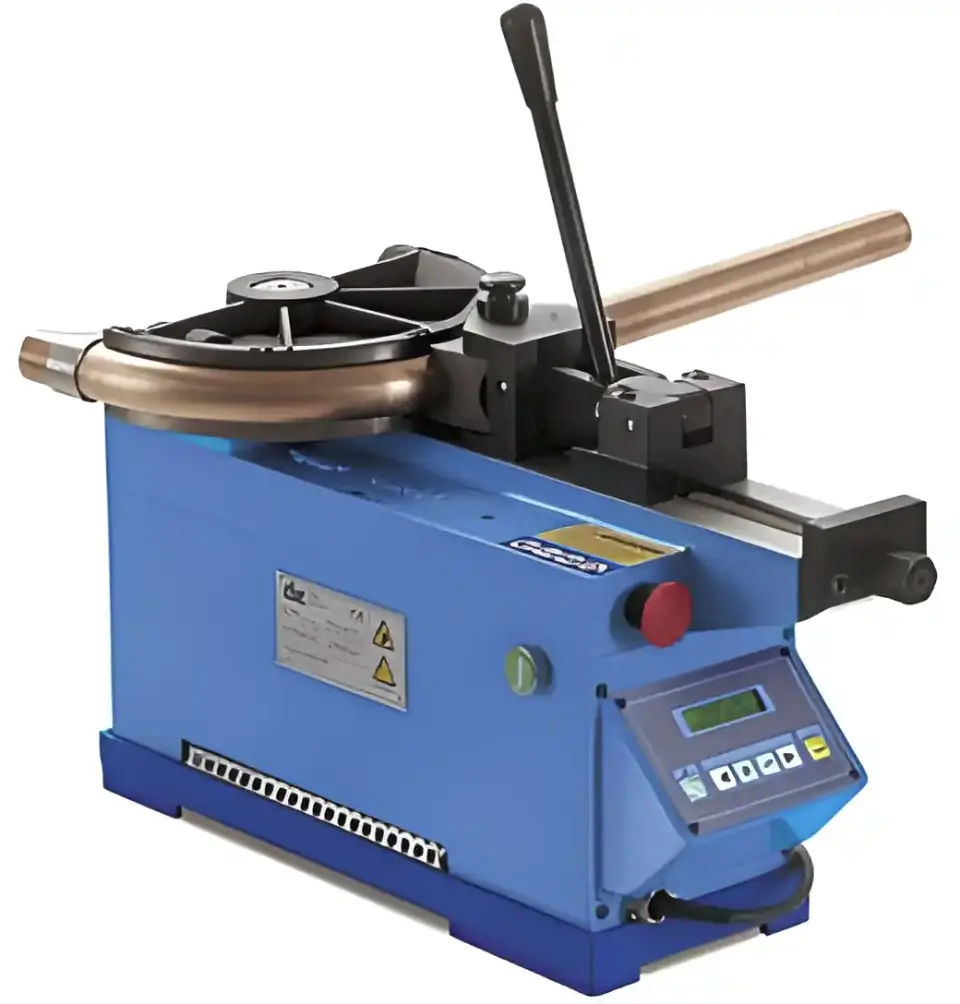

UNI 42 A – Digital-elektrische Ausführung
Für eine noch höhere Wiederholgenauigkeit und programmierbare Biegeabläufe verfügt die digitale UNI 42 A über eine Touchscreen-Steuerung mit einem mehrsprachigen Mikroprozessor, über den der Biegewinkel eingestellt, gesteuert und abgerufen werden kann. Die UNI 42 A speichert neun Biegeprogramme mit jeweils bis zu neun aufeinanderfolgenden Biegewinkeln und eignet sich damit ideal für wiederkehrende Biegeaufgaben, die Kleinserienfertigung und komplexere Rohrgeometrien.
Technische Daten
| Mechanisch | Elektrisch | Digital-elektrisch | |
|---|---|---|---|
| Artikelnummer | 9200005.1 | 9200150.5 | 9200121.5 |
| Antrieb | manuell über Bedienhebel | Asynchronmotor 0,75 HP | |
| Netzanschluss | – | 230 V / 50 Hz (andere Spannungen auf Anfrage) | |
| Motordrehzahl | – | 2.800 U/min | |
| Getriebe | gehärtete Stahlzahnräder auf Kugellagern | Schrägverzahnung | |
| Steuerung | – | Niederspannungs-Steuerplatine (24 V) | Touchscreen-Steuerung, mehrsprachig; Steuerplatine 24 V |
| Biegewinkel einstellen | von Hand | Positionierring | digital programmierbar |
| Programmspeicher | – | 9 Programme mit je bis zu 9 Biegewinkeln | |
| Rücklauf | Rückholvorrichtung für den Bedienhebel | automatisch am Hubende, mit Elektrobremse | |
| Max. Biegewinkel | 180° | ||
| Standard-Biegeradien | 3D und 4D | ||
| Gehäuse | Aluminium | ||
| Abmessungen L × B × H (ohne Standfuß) | 400 × 200 × 250 mm / 15,75 × 7,87 × 9,84 in | 520 × 170 × 350 mm / 20,47 × 6,69 × 13,78 in | |
| Gewicht (ohne Standfuß) | 18 kg / 39,7 lb | 35 kg / 77,2 lb | |
| Lieferumfang | mit klappbarem Standfuß | 230 V / 50 Hz, mit Schnellzustellvorrichtung, ohne Standfuß | |
Alle Ausführungen der UNI 42 biegen Rohre und Röhren mit einem optimalen, gleichbleibenden Biegeradius und minimieren dabei die Verformung. Mit einem maximalen Biegewinkel von 180° eignet sich die UNI 42 ideal für eine Vielzahl von Anwendungen in den Bereichen Metallbearbeitung, Sanitär, Heizung, Hydraulik, industrielle Instandhaltung, Maschinenbau und Montage.
Biegekapazität der UNI 42
Die UNI 42 kann Kupfer-, Hydraulikstahl- und Kesselrohre mit einem Außendurchmesser von bis zu 42 mm sowie Mehrschichtrohre mit einem Außendurchmesser von bis zu 50 mm ohne Dorn biegen. Sie kann Edelstahlrohre AISI 304/316 bis zu 30 mm mit einer Wandstärke von 2 mm sowie Stahlrohre für Elektroinstallationen bis zu 40 mm biegen. Die Tabelle listet die Maximalwerte für die einzelnen Rohrmaterialien auf. Bei Möbelrohren hängt die zulässige Wandstärke von der jeweiligen Ausführung ab.
Der maximale Biegewinkel beträgt 180°.
Die Standard-Biegeradien sind 3D und 4D (3- bzw. 4-facher Rohraußendurchmesser).
Biegekapazität nach Rohrwerkstoff
| Rohrwerkstoff | Max. Außendurchmesser | Max. Wandstärke |
|---|---|---|
| Kupferrohre (hart und weich), weichgeglühte Messingrohre | 42 mm / 1,65 in | 1,5 mm / 0,06 in |
| Elektroinstallationsrohre aus Stahl | 40 mm / 1,57 in | 1,5 mm / 0,06 in |
| Edelstahlrohre AISI 304/316 | 30 mm / 1,18 in | 2 mm / 0,08 in |
| Hydraulik-Stahlrohre St 35.4 | 42 mm / 1,65 in | 3 mm / 0,12 in |
| Möbelrohre | 42 mm / 1,65 in | 3 mm / 0,12 in (Mechanisch) · 2 mm / 0,08 in (Elektrisch, Digital-elektrisch) |
| FE-Kesselrohre | 42 mm / 1,65 in | 3 mm / 0,12 in |
| Aluminiumrohre | 42 mm / 1,65 in | 3 mm / 0,12 in |
| Gasrohre UNI 5745 | 1"1/4 | Standard |
| Mehrschichtverbundrohre (beidseitig beschichtetes Aluminium) | 50 mm / 1,97 in | Standard |
Sonderdurchmesser und -radien auf Anfrage.
Weiterführende Informationen in unseren Ratgebern:
- Rohrmaterial beim Rohrbiegen – eine Übersicht
- Der Biegeradius beim Rohrbiegen – der ultimative Leitfaden
Zubehör für die UNI 42
Passendes Zubehör:
