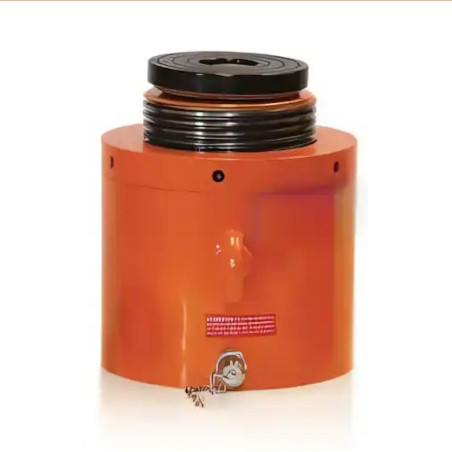

SSVH TB im Überblick
Wie die UB sind die TB-Zylinder zum Anheben schwerer Bauteile gebaut, jedoch mit längerem Hub von 40 bis 70 mm. Eine eingebaute Feder zieht den Kolben zurück, der Zylinder fährt also auch ohne Last ein. SSVH empfiehlt sie für harte Einsätze an schwer zugänglichen Stellen; die Einbauhöhe beginnt bei 88 mm für das 5-Tonnen-Modell.
Jede Baugröße gibt es in zwei Ausführungen: L mit glattem Kolben und S mit Gewindekolben und Sicherungsmutter, die eine Last auch über längere Zeit mechanisch hält. Der Kolben läuft in einem Führungs- und Anschlagring; die Zylinder sind gegen Festfressen und Korrosion behandelt und haben einen Anschluss 3/8 NPT mit Kupplungshälfte 3050.3. Die Modelle mit 140 und 220 t haben serienmäßig einen Schwenkkopf, für 5 bis 105 t gibt es ihn auf Anfrage – ebenso Gewindebohrungen zur Befestigung im Boden.
Technische Daten
| Betriebsdruck | 700 bar |
|---|---|
| Kraft | 5 bis 220 t (57 bis 2.200 kN) |
| Hub | L: 40 bis 70 mm; S: 40 bis 60 mm |
| Kolbenrückzug | eingebaute Feder |
| Ausführungen | L: glatter Kolben; S: Gewindekolben mit Sicherungsmutter |
| Ölanschluss | 3/8 NPT, Kupplungshälfte 3050.3 mit Schutzkappe |
| Gewicht | 1,4 bis 97,5 kg |
| Auf Anfrage | Schwenkkopf (5 bis 105 t), Gewindebohrungen im Boden |
Weiterführende Informationen in unseren Ratgebern:
- Arten von Hydraulikzylindern: ein Überblick
- 700-bar-Hydraulikzylinder für anspruchsvolle Anwendungen
SSVH TB mit glattem Kolben (L)
140 und 220 t: Schwenkkopf serienmäßig, Höhe und Gewicht einschließlich Kopf.
| Ausführung | Artikelnummer | Kraft (kN) | Kolbenfläche (cm²) | Hub (mm) | Ölvolumen (cm³) | Einbauhöhe (mm) | … mit Schwenkkopf (mm) | Gewicht | Gewicht mit Schwenkkopf (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 5 t | TB.5.40.L.Ri | 57 | 8,04 | 40 | 30 | 88 | 95 | 1,4 kg / 3,1 lb | 1,45 |
| 9 t | TB.9.40.L.Ri | 88 | 12,56 | 40 | 50 | 90 | 99 | 2 kg / 4,4 lb | 2,05 |
| 14 t | TB.14.50.L.Ri | 137 | 19,63 | 50 | 100 | 106 | 115 | 3,1 kg / 6,8 lb | 3,2 |
| 22 t | TB.22.50.L.Ri | 218 | 31,17 | 50 | 160 | 108 | 118 | 4,5 kg / 9,9 lb | 4,65 |
| 35 t | TB.35.50.L.Ri | 352 | 50,26 | 50 | 250 | 122 | 137 | 8,1 kg / 17,9 lb | 8,7 |
| 55 t | TB.55.50.L.Ri | 550 | 78,54 | 50 | 390 | 126 | 145 | 12,7 kg / 28 lb | 13,6 |
| 85 t | TB.85.60.L.Ri | 859 | 122,7 | 60 | 740 | 154 | 173 | 24,7 kg / 54,5 lb | 26 |
| 105 t | TB.105.60.L.Ri | 1.077 | 153,9 | 60 | 920 | 162 | 189 | 33,5 kg / 73,9 lb | 36 |
| 140 t | TB.140.70.L.Ri.TO | 1.407 | 201,1 | 70 | 1.400 | 192 | serienmäßig | 47,5 kg / 104,7 lb | serienmäßig |
| 220 t | TB.220.70.L.Ri.TO | 2.200 | 314,1 | 70 | 2.200 | 210 | serienmäßig | 80 kg / 176,4 lb | serienmäßig |
Quelle: SSVH-Datenblatt TB. Andere Kräfte und Hübe werden auf Anfrage gefertigt.
SSVH TB mit Sicherungsmutter (S)
Gewindekolben mit Sicherungsmutter; Höhen einschließlich Mutter.
| Ausführung | Artikelnummer | Kraft (kN) | Kolbenfläche (cm²) | Hub (mm) | Ölvolumen (cm³) | Einbauhöhe (mm) | … mit Schwenkkopf (mm) | Gewicht | Gewicht mit Schwenkkopf (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 5 t | TB.5.40.S.Ri | 57 | 8,04 | 40 | 30 | 98 | 105 | 1,6 kg / 3,5 lb | 1,65 |
| 9 t | TB.9.40.S.Ri | 88 | 12,56 | 40 | 50 | 102 | 113 | 2,3 kg / 5,1 lb | 2,35 |
| 14 t | TB.14.40.S.Ri | 137 | 19,63 | 40 | 80 | 121 | 130 | 3,8 kg / 8,4 lb | 3,9 |
| 22 t | TB.22.40.S.Ri | 218 | 31,17 | 40 | 130 | 123 | 133 | 5,4 kg / 11,9 lb | 5,55 |
| 35 t | TB.35.50.S.Ri | 352 | 50,26 | 50 | 250 | 139 | 154 | 9,7 kg / 21,4 lb | 10,3 |
| 55 t | TB.55.50.S.Ri | 550 | 78,54 | 50 | 390 | 146 | 165 | 15,5 kg / 34,2 lb | 16,4 |
| 85 t | TB.85.60.S.Ri | 859 | 122,7 | 60 | 740 | 177 | 196 | 29,7 kg / 65,5 lb | 31 |
| 105 t | TB.105.60.S.Ri | 1.077 | 153,9 | 60 | 920 | 187 | 214 | 37,7 kg / 83,1 lb | 40,2 |
| 140 t | TB.140.60.S.Ri.To | 1.407 | 201,1 | 60 | 1.210 | 220 | serienmäßig | 57,1 kg / 125,9 lb | serienmäßig |
| 220 t | TB.220.60.S.Ri.To | 2.200 | 314,1 | 60 | 1.890 | 245 | serienmäßig | 97,5 kg / 215 lb | serienmäßig |
Abmessungen der SSVH TB (Buchstaben wie in der SSVH-Maßzeichnung, mm)
| Baugröße | A – Kolben-Ø | B | C | D | E – Befestigung im Boden (auf Anfrage) | I |
|---|---|---|---|---|---|---|
| 5 t | 32 | 53 | 28 | 28 | 4 × M6, 7 tief, auf Ø 42 | 16 |
| 9 t | 40 | 63 | 35 | 35 | 4 × M6, 7 tief, auf Ø 52 | 16 |
| 14 t | 50 | 73 | 43 | 43 | 4 × M6, 7 tief, auf Ø 62 | 16 |
| 22 t | 63 | 87 | 53 | 53 | 4 × M8, 9 tief, auf Ø 72 | 18 |
| 35 t | 80 | 108 | 73 | 75 | 4 × M10, 8 tief, auf Ø 90 | 18 |
| 55 t | 100 | 133 | 90 | 93 | 4 × M10, 10 tief, auf Ø 115 | 18 |
| 85 t | 125 | 168 | 112 | 107 | 4 × M10, 12 tief, auf Ø 150 | 22 |
| 105 t | 140 | 189 | 127 | 135 | 4 × M14, 15 tief, auf Ø 160 | 28 |
| 140 t | 160 | 216 | 146 | 135 | 4 × M14, 15 tief, auf Ø 190 | 28 |
| 220 t | 200 | 267 | 178 | 165 | 4 × M16, 19 tief, auf Ø 235 | 34 |
