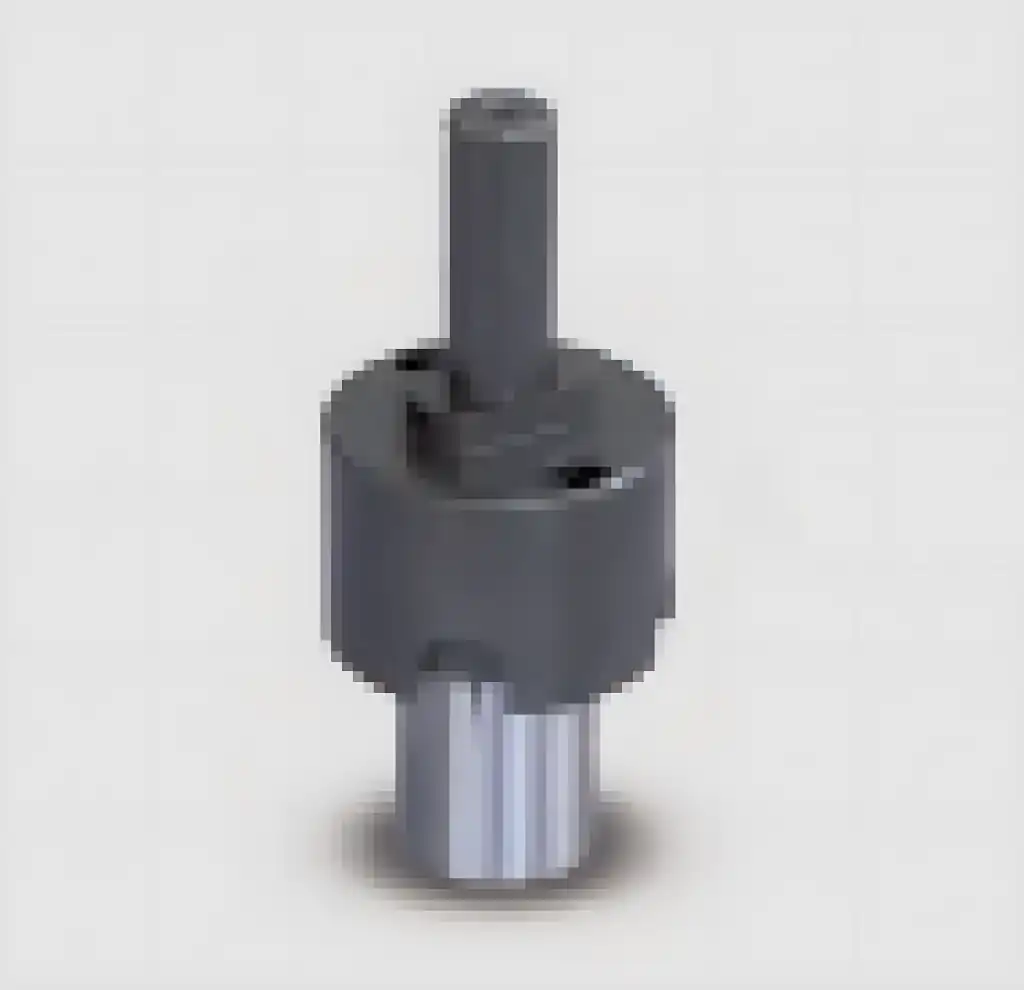

Enge Radien mit der reduzierten Welle
Für Standardradien arbeiten die UNI-Maschinen mit Wechselwelle mit der Vierkantwelle Ø 32 mm 544455. Sollen Rohre mit Radien unter 30 mm gebogen werden, tritt an ihre Stelle die reduzierte Wechselwelle 544454. Sie wird zusammen mit Sonder-Biegeformen und -Gegenformen für die reduzierte Welle eingesetzt.
CBC liefert diese Biegeformen mit Ring, je eine pro Größe, für Rohre von Ø 6 bis Ø 20 mm und die entsprechenden Zollmaße. Die Welle ist für die UNI 60 mit Wechselwelle, die UNI 60 COMBI und die UNI 63 bestimmt; an der UNI 63 ist sie Option.
Für die UNI 70/C und UNI 70/HC führt die CBC-Preisliste eine eigene reduzierte Welle (544500); weitere technische Angaben macht CBC dazu nicht.
Technische Daten
| Einsatz (544454) | Biegeradien unter 30 mm, Rohre Ø 6–20 mm und Zollmaße |
|---|---|
| Werkzeuge (544454) | Sonder-Biegeformen mit Ring und Gegenformen für reduzierte Welle |
| Standardwelle (UNI 63) | Vierkantwelle Ø 32 mm 544455 |
Ausführungen der reduzierten CBC-Welle
| Ausführung | Artikelnummer | Passend für | Einsatz |
|---|---|---|---|
| UNI 60 AI, COMBI, UNI 63 | 544454 | UNI 60 AI (Wechselwelle), UNI 60 COMBI, UNI 63 | Radien unter 30 mm, Rohre Ø 6–20 mm |
| UNI 70/C, UNI 70/HC | 544500 | UNI 70/C, UNI 70/HC | keine Angaben von CBC |
Passende CBC-Rohrbiegemaschinen
Die reduzierte Welle passt zu:
Herstellerangaben
Angaben zum Hersteller nach der EU-Produktsicherheitsverordnung (EU) 2023/988:
| Hersteller | C.B.C. S.r.l. |
|---|---|
| Postanschrift | Via L. Einaudi, 3, 42016 Guastalla (RE), Italien |
| cbc@cbc.it |
