Die P/22A im Überblick

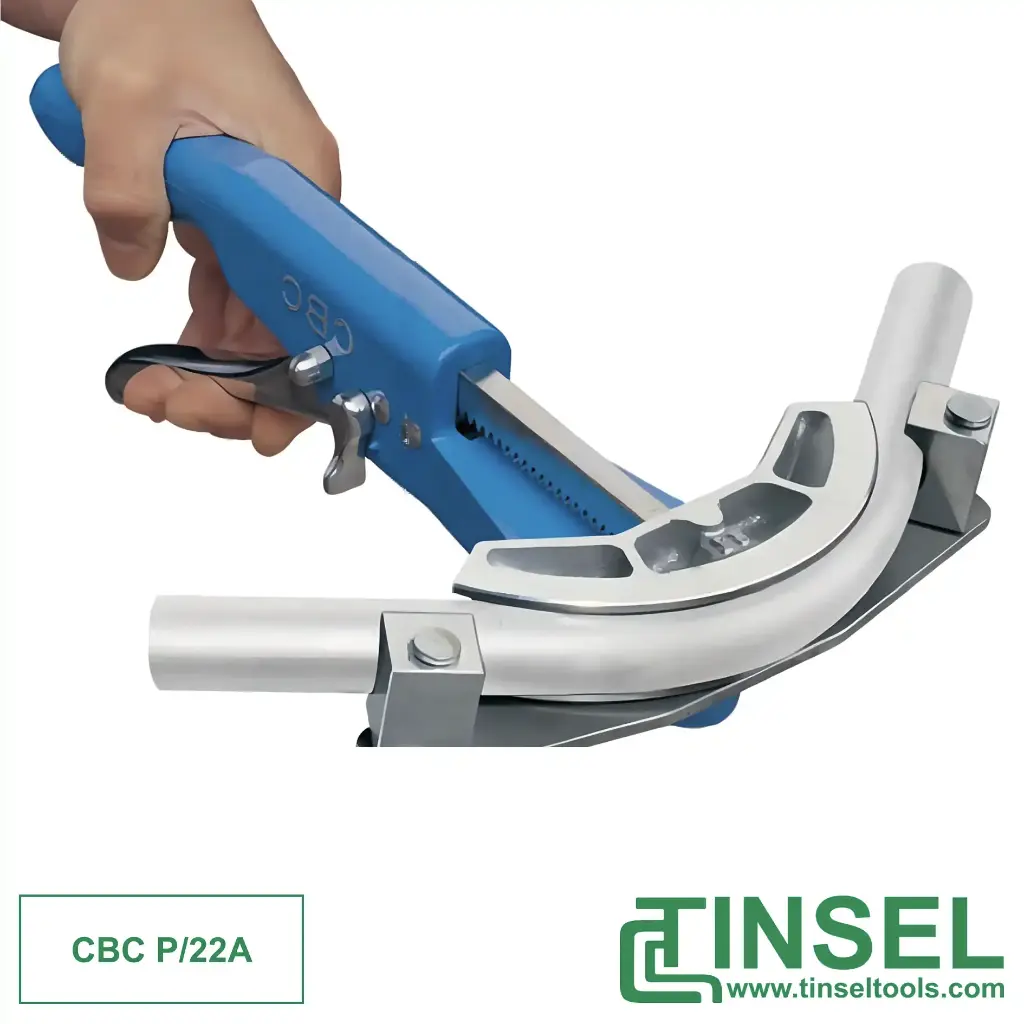

Die CBC P/22A ist eine mechanische, tragbare Rohrbiegemaschine, die vollständig ohne Hydraulik auskommt. CBC bezeichnet sie als das leichteste und schnellste Gerät seiner Art. Der hochfeste Block aus Leichtmetall-Druckguss wiegt nur 1,15 kg, und der Betätigungshebel besteht aus Messing-Druckguss.

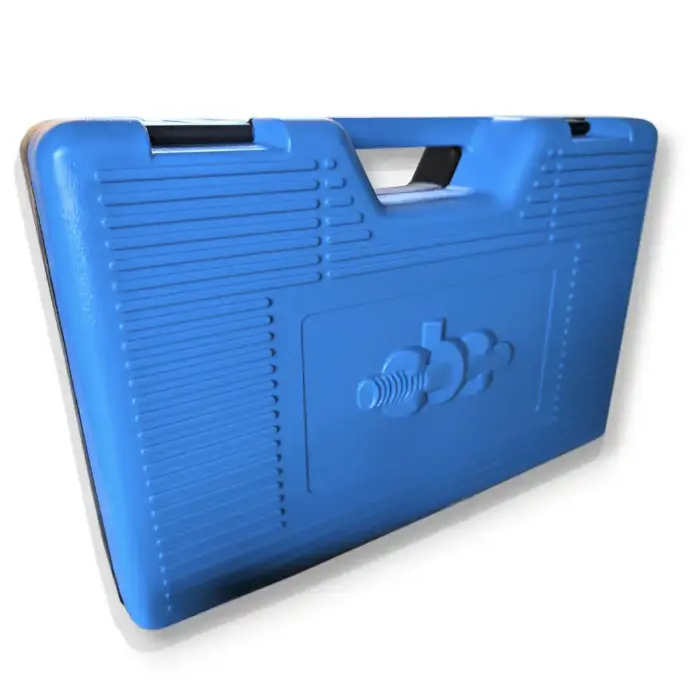

Die P/22A verwendet dieselben Biegeformen aus Aluminiumdruckguss und dieselben Schnellkupplungs-Gegenformen aus Stahl wie die hydraulische OB/85S. Daher kann sie geglühte Kupferrohre bis zu 22 mm und Mehrschichtrohre bis zu 32 mm biegen. Sechs Standardausführungen (A–F) werden in einem praktischen Transportkoffer geliefert.
Technische Daten
| Betätigung | mechanisch, Handhebel aus Messingdruckguss |
|---|---|
| Grundkörper | Druckgussblock aus hochfester Leichtmetalllegierung |
| Gewicht Grundkörper | 1,15 kg / 2,5 lb |

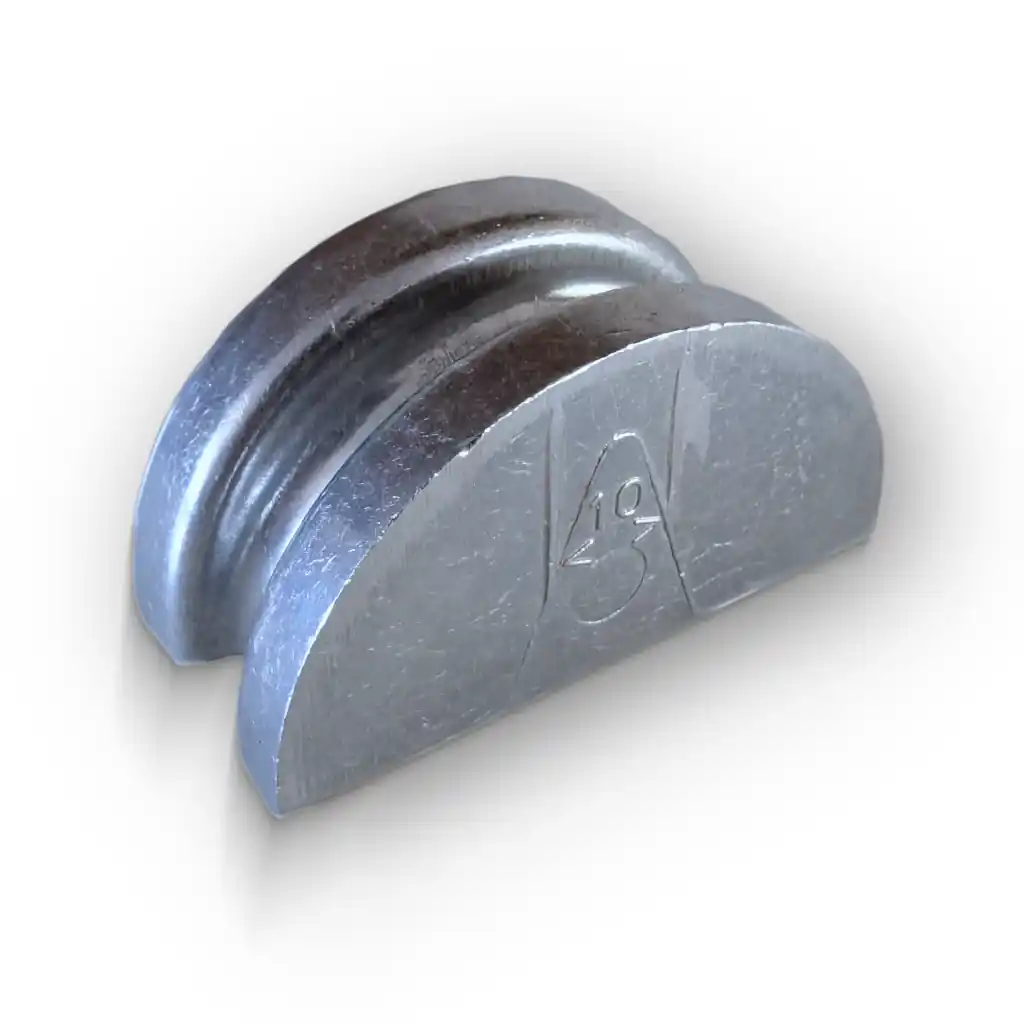

| Biegeformen | Aluminiumdruckguss |

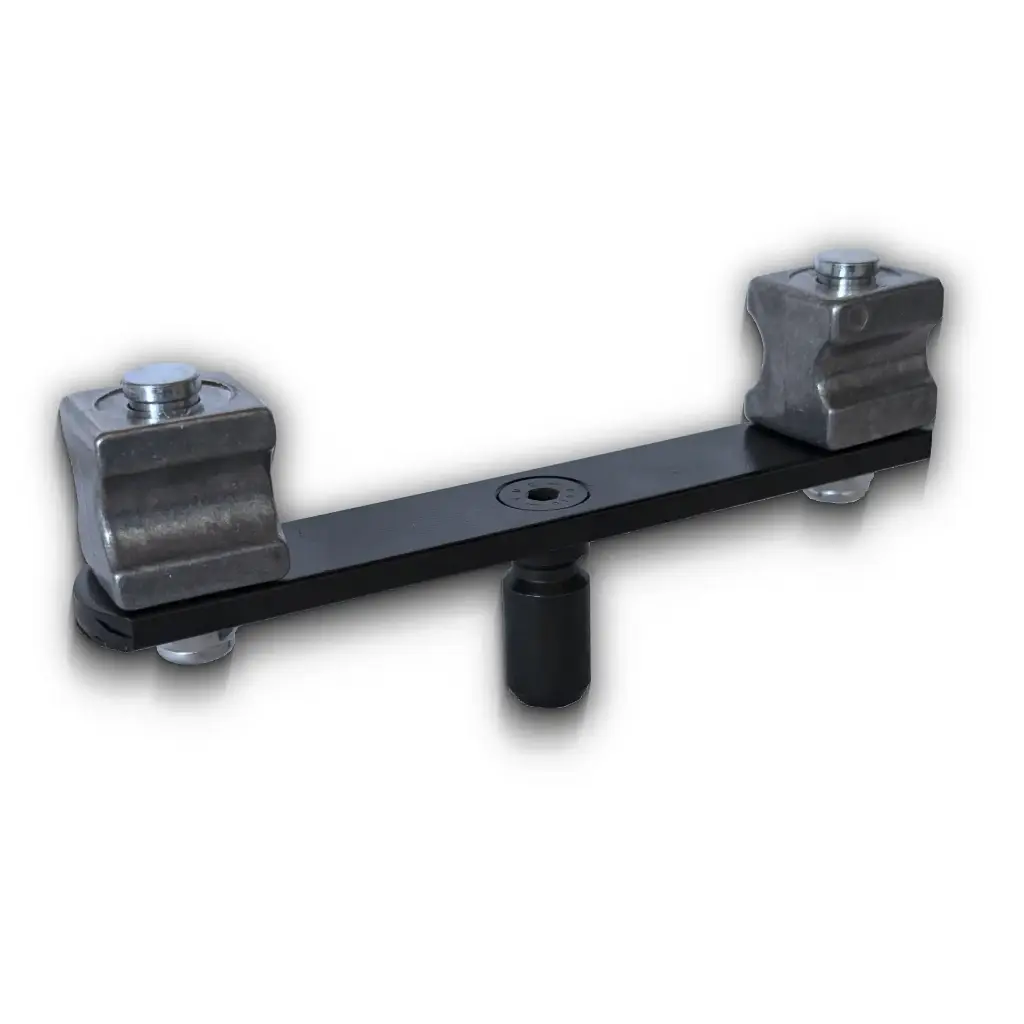

| Gegenformen | Stahl mit Seitenteilen aus Aluminiumdruckguss, Schnellkupplung ohne Schrauben |
Standardausführungen der P/22A
Die Ausführungen P/22A tragen dieselben Buchstaben und Formensätze wie die Ausführungen A–F des OB/85S. Die Ausführungen A–E sind in Koffern für 10–26 mm verpackt, die Ausführung F in Koffern für 10–32 mm.
| Ausführung | Artikelnummer | Biegeformen | Gegenformen | Gesamtgewicht |
|---|---|---|---|---|
| A · 10–22 mm | 9010001 | 10, 12, 14, 16, 18, 20, 22 mm | 10–12, 14–17, 18–22 | 5 kg / 11 lb |
| B · 10–22 mm | 9010005 | 10, 12, 14, 16, 18, 20, 22 mm | 14–17, 18–22 | 4,9 kg / 10,8 lb |
| C · 1/4"–7/8" | 9010045 | 1/4", 5/16", 3/8", 1/2", 5/8", 3/4", 7/8" | 10–12, 14–17, 18–22 | 4,9 kg / 10,8 lb |
| D · 3/8"–7/8" | 9010040 | 3/8", 1/2", 5/8", 3/4", 7/8" | 14–17, 18–22 | 4,5 kg / 9,9 lb |
| E · 10–26 mm | 9010026 | 10, 12, 14, 16, 18, 20, 22, 26 mm | 10–12, 14–17, 18–22, 26 | 5,7 kg / 12,6 lb |
| F · 10–32 mm | 9010029 | 10, 12, 14, 16, 18, 20, 22, 26, 32 mm | 10–12, 14–17, 18–22, 26, 32 | 6,4 kg / 14,1 lb |
Biegeradien der Biegeformen für die P/22A
| Biegeform (Rohraußen-Ø) | Biegeradius |
|---|---|
| Ø 10 mm | 31 mm / 1,22 in |
| Ø 12 mm | 34 mm / 1,34 in |
| Ø 14 mm | 41 mm / 1,61 in |
| Ø 16 mm | 49 mm / 1,93 in |
| Ø 18 mm | 72 mm / 2,83 in |
| Ø 20 mm | 80 mm / 3,15 in |
| Ø 22 mm | 88 mm / 3,46 in |
| Ø 26 mm (Verbundrohr) | 95 mm / 3,74 in |
| Ø 32 mm (Verbundrohr) | 114 mm / 4,49 in |
| 1/4", 5/16", 3/8" | 31 mm / 1,22 in |
| 1/2" | 34 mm / 1,34 in |
| 5/8" | 49 mm / 1,93 in |
| 3/4" | 80 mm / 3,15 in |
| 7/8" | 88 mm / 3,46 in |
Biegekapazität der P/22A
Die P/22A biegt geglühte Kupferrohre bis zu einer Größe von 22 × 1 mm und Mehrschichtrohre bis zu einer Größe von 32 × 3 mm. Die hydraulische Biegemaschine OB/85S ist die richtige Wahl für Kupferrohre mit einer Wandstärke von bis zu 1,5 mm.
Biegekapazität nach Rohrwerkstoff
| Rohrwerkstoff | Max. Außendurchmesser | Max. Wandstärke |
|---|---|---|
| Weichgeglühte Kupferrohre | 22 mm / 0,87 in | 1 mm / 0,04 in |
| Mehrschichtverbundrohre (beidseitig beschichtetes Aluminium) | 32 mm / 1,26 in | 3 mm / 0,12 in |
