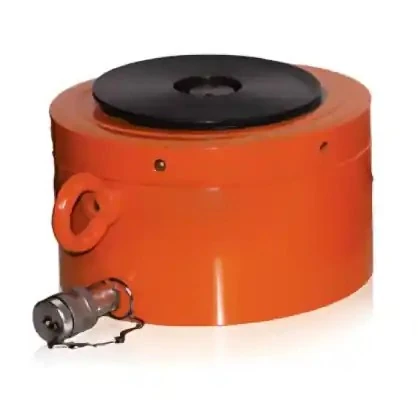

SSVH UB.S.To im Überblick
Die Baureihe UB.S.To deckt die großen Kräfte von 60 bis 1000 Tonnen ab. Die Stahlzylinder sind vollständig gegen Festfressen und Korrosion behandelt, und trotz der geringen Einbauhöhe von 125 bis 295 mm behält der Kolben eine lange Führung. Der Gewindekolben trägt eine Sicherungsmutter: Steht die Last in Position, wird sie mechanisch gesichert und hängt nicht mehr am Öldruck.
Als typische Einsatzgebiete nennt SSVH Tiefbau, Hochbau und Schwerindustrie – zum Positionieren, Unterbauen und Anheben von Bauteilen, die sehr große Kräfte erfordern. Eine Entlastungsbohrung begrenzt den Hub, der Schwenkkopf (±3°, mit Anschlag) gleicht leichte Schrägstellungen aus, und die Last drückt den Kolben zurück. Jeder Zylinder hat einen Anschluss 3/8 NPT (Innengewinde) mit Kupplungshälfte 3050.3 und Schutzkappe.
Technische Daten
| Betriebsdruck | 700 bar |
|---|---|
| Kraft | 60 bis 1000 t (606 bis 10.164 kN) |
| Hub | 50 mm (60 und 100 t), 45 mm (160 bis 1000 t) |
| Einbauhöhe mit Schwenkkopf | 125 bis 295 mm |
| Kolben | mit Gewinde, Sicherungsmutter und Schwenkkopf ±3° |
| Kolbenrückzug | durch die Last |
| Ölanschluss | 3/8 NPT innen, Kupplungshälfte 3050.3 mit Schutzkappe |
| Gewicht | 12,5 bis 478 kg |
Weiterführende Informationen in unseren Ratgebern:
- Arten von Hydraulikzylindern: ein Überblick
- 700-bar-Hydraulikzylinder für anspruchsvolle Anwendungen
Die zehn Modelle der SSVH UB.S.To
Einbauhöhe einschließlich Sicherungsmutter und Schwenkkopf.
| Ausführung | Artikelnummer | Kraft (kN) | Kolbenfläche (cm²) | Hub (mm) | Ölvolumen (cm³) | Einbauhöhe (mm) | Gewicht |
|---|---|---|---|---|---|---|---|
| 60 t | UB.60.50.S.To | 606 | 86,6 | 50 | 430 | 125 | 12,5 kg / 27,6 lb |
| 100 t | UB.100.50.S.To | 1.001 | 143,1 | 50 | 720 | 135 | 23 kg / 50,7 lb |
| 160 t | UB.160.45.S.To | 1.589 | 227 | 45 | 1.020 | 148 | 38 kg / 83,8 lb |
| 200 t | UB.200.45.S.To | 1.984 | 283,5 | 45 | 1.280 | 155 | 47,5 kg / 104,7 lb |
| 260 t | UB.260.45.S.To | 2.661 | 380,1 | 45 | 1.900 | 159 | 65 kg / 143,3 lb |
| 400 t | UB.400.45.S.To | 4.008 | 572,6 | 45 | 2.580 | 178 | 109 kg / 240,3 lb |
| 500 t | UB.500.45.S.To | 4.945 | 706,9 | 45 | 3.180 | 195 | 152 kg / 335,1 lb |
| 600 t | UB.600.45.S.To | 5.987 | 855,3 | 45 | 3.850 | 230 | 216 kg / 476,2 lb |
| 800 t | UB.800.45.S.To | 7.938 | 1.134,2 | 45 | 5.100 | 265 | 330 kg / 727,5 lb |
| 1000 t | UB.1000.45.S.To | 10.164 | 1.452 | 45 | 6.500 | 295 | 478 kg / 1.053,8 lb |
Laut SSVH-Datenblatt UB.S.To; abweichende Kräfte oder Hübe sind bestellbar.
Abmessungen der SSVH UB.S.To (Buchstaben wie in der SSVH-Maßzeichnung, mm)
| Baugröße | A – Kolben-Ø | B | C | D | I |
|---|---|---|---|---|---|
| 60 t | 105 | 130 | 94 | 118 | 20 |
| 100 t | 135 | 170 | 127 | 127 | 20 |
| 160 t | 170 | 208 | 154 | 138 | 22 |
| 200 t | 190 | 228 | 188 | 145 | 25 |
| 260 t | 220 | 264 | 188 | 149 | 25 |
| 400 t | 270 | 320 | 254 | 166 | 33 |
| 500 t | 300 | 360 | 286 | 183 | 40 |
| 600 t | 330 | 395 | 322 | 216 | 45 |
| 800 t | 380 | 455 | 364 | 249 | 50 |
| 1000 t | 430 | 520 | 390 | 277 | 60 |
