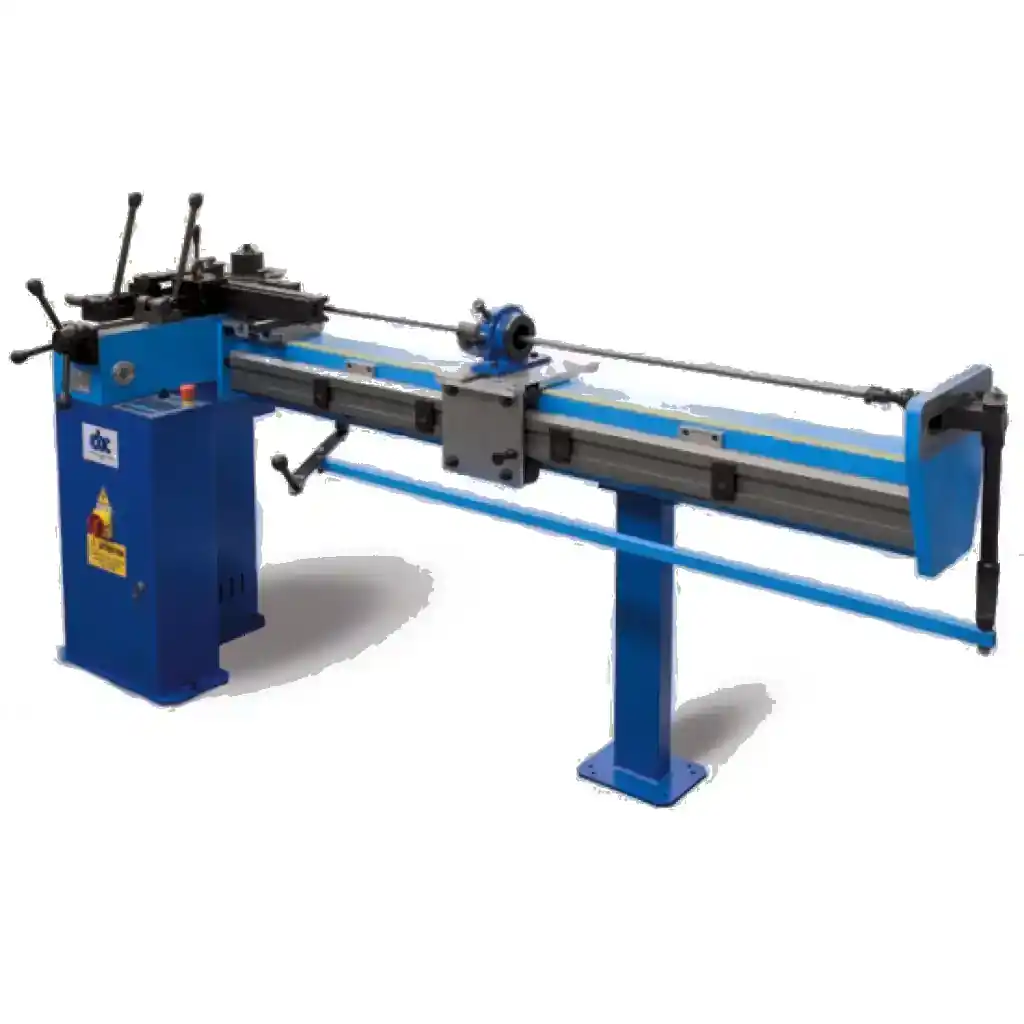

Electric digital tube bending machine with mandrel (UNI 70/C)

https://tinseltools.com/web/image/product.template/231/image_1920?unique=9c0561b

0.00 € 0.0 EUR 0.00 € VAT Included

0.00 € VAT Included

Price on request

  • Länge Dornarm

This combination does not exist.

Contact Us

Elektrische digitale Dornbiegemaschine UNI 70/C:

Präzise und leistungsstarke Biegemaschine zum Biegen von Rohren mit kleinen und großen Durchmessern bei konstantem Biegeradius.

Sphäroguss -gehäuse

Gehäuse aus Sphäroguss auf einem Sockel aus Stahlblech

Elektrisch

Drehstrom-Asynchronmotor, selbstbremsend, 380V/50Hz (andere Spannung auf Anfrage), 2 Geschwindigkeiten, 1,5/2,2 Kw Leistung

Digital

Digitale Elektronikeinheit mit Mikroprozessor und Display zur Programmierung und Kontrolle des gewünschten Biegewinkels. Es können bis zu 50 Biegeprogramme gespeichert werden, mit der Möglichkeit, bis zu 9 aufeinanderfolgende Biegewinkel für jedes Programm zu speichern.

Universell

ideal für die verschiedenen Bedürfnisse der Anwender in den Bereichen Sanitärtechnik, Nautik, Hydraulik, Industrie und Anlagenbau im Allgemeinen.


Variabel

Wird mit zwei austauschbaren Abtriebswellen geliefert.

 Technische Spezifikationen

BiegekapazitätenDimensionenStandard BiegeradienStandard Biegematrizen

Biegekapazitäten

Rohre Durchmesser Wandstärke
Rohre aus geglühtem Kupfer und geglühtem Messing bis 50 mm bis 4 mm
Stahlrohre für Elektroinstallationen - bis 2 mm
AISI 304/316 Edelstahlrohre bis 50,8 mm bis 3 mm
Verbundene Stahlrohre ST. 35.4 für hydraulische Systeme - bis 4 mm
Möbelrohre bis 50 mm bis 3 mm
FE-Kesselrohre bis 50 mm bis 4 mm
Aluminiumrohre bis 50 mm bis 8 mm
Gasleitungen UNI 5745 - Standard
Vierkantrohr bis 40x40 mm bis 4 mm

Rohre aus geglühtem Kupfer und geglühtem Messing: Durchmesser bis 50 mm Wandstärke bis 4 mm

Stahlrohre für Elektroinstallationen: -

AISI 304/316 Edelstahlrohre: Durchmesser bis 50,8 mm Wandstärke bis 3 mm

Verbundene Stahlrohre ST. 35.4 für hydraulische Systeme: -

Möbelrohre: Durchmesser bis 50 mm Wandstärke bis 3 mm

FE-Kesselrohre: Durchmesser bis 50 mm Wandstärke bis 4 mm

Aluminiumrohre: Durchmesser bis 50 mm Wandstärke bis 8 mm

Gasleitungen UNI 5745: -

Vierkantrohr: Durchmesser bis 40x40 mm Wandstärke 4 mm


Dimensionen

Länge: 810 mm

Breite: 400 mm

Höhe: 1100 mm

Gewicht: 210 kg

Standard Biegeradien

2 mal Ø / 2D

Sonderdurchmesser und -radien auf Anfrage

Standard Biegematrizen

Sondermatrizen auf Anfrage mit erhöhter Lieferdauer erhältlich

Ø mm R mm
6 30
8 30
10 30
10 40
12 36
12 48
14 42
14 56
15 45
15 60
16 48
16 64
17 51
17 68
18 54
18 72
19 57
19 76
20 60
20 80
22 66
22 88
24 72
24 96
25 75
25 100
26 78
26 104
28 84
28 112
30 90
30 120
32 96
32 128
34 102
34 136
35 105
35 140
37 111
37 148
38 114
38 152
40 120
40 160
42 126
42 168
45 135
45 180
50 150
50 200
54 162
54 216
60 180
60 240
63 180
63 240
65 228
70 228
75 228
75 292
80 355
85 355
90 355
Ø" WHT Ø mm R
1/4 6,35 3D
5/16 7,94 3D
3/8 9,52 3D
1/2 12,70 3D
1/2 12,70 4D
5/8 15,88 3D
5/8 15,88 4D
3/4 19,05 3D
3/4 19,05 4D
7/8 22,22 3D
7/8 22,22 4D
1" 25,40 3D
1" 25,40 4D
1" 1/8 28,58 3D
1" 1/8 28,58 4D
1" 1/4 31,75 3D
1" 1/4 31,75 4D
1" 3/8 34,92 3D
1" 3/8 34,92 4D
1" 1/2 38,10 3D
1" 1/2 38,10 4D
1" 5/8 41,28 3D
1" 5/8 41,28 4D
1" 3/4 44,45 3D
1" 3/4 44,45 4D
1" 7/8 47,62 3D
1" 7/8 47,62 4D
2" 50,80 3D
2" 50,80 4D
2" 1/8 53,98 3D
2" 1/8 53,98 4D
2" 1/4 57,15 3D
2" 1/4 57,15 4D
2" 3/8 60,32 3D
2" 3/8 60,32 4D
2" 1/2 63,5 180
2" 1/2 63,5 240
2" 5/8 66,7 228
2" 3/4 69,8 228
2" 7/8 73 228
3" 76 228
3" 1/4 82,5 355
3" 1/2 88,9 355
