SSVH EKPS im Überblick

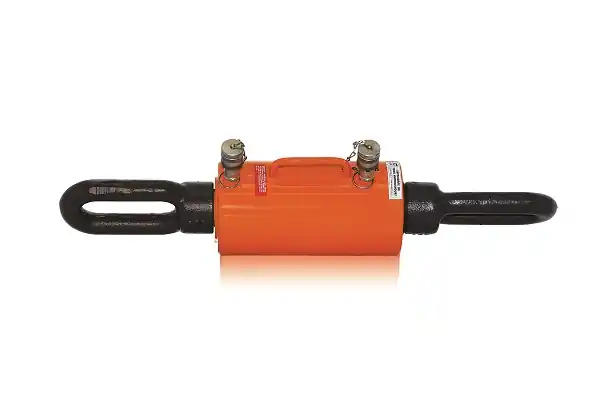

Die EKPS arbeitet wie die EKPI.A, jedoch ohne eingebaute Pumpe: Sie wird von einer separaten Hand- oder Motorpumpe versorgt und lässt sich deshalb aus der Entfernung bedienen. Sie drückt und zieht in jeder Lage mit 10, 25 oder 50 Tonnen. Wie die EKPI ist sie laut SSVH für Schweiß-, Montage- und Richtarbeiten gedacht.
Als Differentialzylinder bringen sie in beiden Richtungen eine gleichwertige Kraft; die Tabelle nennt den Druck, der für die Nennkraft beim Drücken und beim Ziehen nötig ist. Der glatte Kolben ist gegen Festfressen und Korrosion behandelt und mit einem Abstreifer abgedichtet, beide Ölanschlüsse sind 3/8 NPT (Innengewinde). Für die Versorgung nennt SSVH seine Handpumpe BHC oder eine Motorpumpe. Flacher Druckkopf, Zugring und Gabelkopf sind abnehmbar; andere Hübe, Sonderanbauteile und Bolzen für den Gabelkopf gibt es auf Anfrage.
Technische Daten
| Höchstdruck | 850 bar |
|---|---|
| Kraft (Drücken und Ziehen) | 10, 25 oder 50 t (98, 245 oder 490 kN) |
| Hub | 150 mm |
| Versorgung | separate Handpumpe (SSVH BHC) oder Motorpumpe |
| Ölanschlüsse | 2 × 3/8 NPT innen |
| Gewicht | 9 bis 43 kg |
| Auf Anfrage | andere Hübe, Sonderanbauteile, Bolzen für den Gabelkopf |
Weiterführende Informationen in unseren Ratgebern:
- Arten von Hydraulikzylindern: ein Überblick
- 700-bar-Hydraulikzylinder für anspruchsvolle Anwendungen
Die drei Baugrößen der SSVH EKPS
Druck je Richtung: der für die Nennkraft nötige Druck.
| Ausführung | Artikelnummer | Kraft (kN) | Drücken: Fläche (cm²) | Drücken: Druck (bar) | Ziehen: Fläche (cm²) | Ziehen: Druck (bar) | Hub (mm) | Ölvolumen (cm³) | Einbauhöhe (mm) | Gewicht |
|---|---|---|---|---|---|---|---|---|---|---|
| 10 t | EKPS.10 | 98 | 12,57 | 781 | 12,94 | 758 | 150 | 200 | 334 | 9 kg / 19,8 lb |
| 25 t | EKPS.25 | 245 | 33,18 | 740 | 30,44 | 806 | 150 | 500 | 371 | 22 kg / 48,5 lb |
| 50 t | EKPS.50 | 490 | 63,62 | 771 | 69,08 | 710 | 150 | 1.040 | 385 | 43 kg / 94,8 lb |
Nach dem SSVH-Datenblatt EKPS. Die Anbauteile werden gesondert bestellt.
Abmessungen der SSVH EKPS (Buchstaben wie in der SSVH-Maßzeichnung, mm)
| Baugröße | A | B | C – Kolben-Ø | D – Gewinde | G – Ölanschlüsse | I | J | N |
|---|---|---|---|---|---|---|---|---|
| 10 t | 57 | 82 | 40 | M35 × 2 | 3/8 NPT | 18 | 50 | 30 |
| 25 t | 90 | 118 | 65 | M50 × 3 | 3/8 NPT | 23 | 60 | 40 |
| 50 t | 130 | 165 | 90 | M65 × 3 | 3/8 NPT | 25 | 60 | 40 |
Flacher Druckkopf für die SSVH EKPS
| Baugröße | Gewicht (kg) | D – Gewinde | M | N | R | X |
|---|---|---|---|---|---|---|
| 10 t | 0,4 | M35 × 2 | 38 | 27 | 54 | 11 |
| 25 t | 1,3 | M50 × 3 | 50 | 38 | 80 | 12 |
| 50 t | 2,1 | M65 × 3 | 53 | 38 | 100 | 15 |
Zugring für die SSVH EKPS
| Baugröße | Gewicht (kg) | D – Gewinde | N | T | X | Y | Z |
|---|---|---|---|---|---|---|---|
| 10 t | 0,5 | M35 × 2 | 27 | 16 | 10,5 | 75 | 25 |
| 25 t | 1,8 | M50 × 3 | 38 | 25 | 12 | 110 | 35 |
| 50 t | 4,4 | M65 × 3 | 38 | 35 | 22 | 150 | 50 |
Gabelkopf für die SSVH EKPS
| Baugröße | Gewicht (kg) | Ø A | D – Gewinde | N | T | W | X | Y | Z |
|---|---|---|---|---|---|---|---|---|---|
| 10 t | 2,2 | 32 | M35 × 2 | 27 | 30 | 75 | 143 | 120 | 35 |
| 25 t | 3,5 | 45 | M50 × 3 | 38 | 45,5 | 80 | 139 | 122 | 40 |
| 50 t | – | 60 | M65 × 3 | 38 | – | 120 | – | – | – |
50 t: Die SSVH-Datenblätter der EKPS und der EKPI.A nennen für Gewicht, T, X, Y und Z verschiedene Werte – wird beim Hersteller geklärt.
SSVH EKPI.A mit eingebauter Pumpe
Dieselben Kräfte ohne separate Pumpe:
