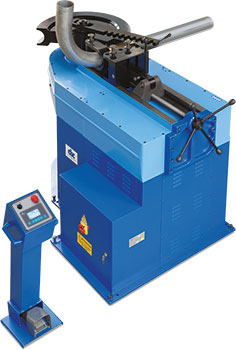

Die UNI 120 im Überblick
Die CBC UNI 120 ist nach der UNI 89 das nächste Modell der UNI-Serie. Ohne Dorn biegt sie Kupfer- und Aluminiumrohre mit einem Außendurchmesser von bis zu 139,7 mm sowie Elektroinstallationsrohre aus Stahl, Edelstahlrohre (AISI 304/308/316), Hydraulik-, Möbel- und Kesselrohre mit einem Außendurchmesser von bis zu 114,3 mm. Außerdem kann sie Gasrohre bis 4″ mit einer Wandstärke von bis zu 8 mm und Vierkantrohre mit Abmessungen von bis zu 90 × 90 × 10 mm biegen. Ihre optimalen Biegeradien verhindern Verformungen bei großen Rohren für den Einsatz in den Bereichen Sanitär, Schiffbau, Ölhydraulik und Anlagenbau.
Ein asynchroner 7,8-kW-Motor mit Frequenzumrichter und zwei Drehzahlen treibt die Maschine an, und eine elektrische Bremse bringt sie präzise zum Stillstand. Das Gehäuse aus Sphäroguss steht auf einem Stahlsockel, und die komplette Maschine wiegt 1.750 kg. Der Bediener arbeitet an einer Konsole mit einem 24-Volt-Bedienfeld. Der mehrsprachige Touchscreen stellt den Biegewinkel ein und überwacht ihn, gleicht die Rückfederung aus und speichert bis zu 50 Programme mit jeweils bis zu neun aufeinanderfolgenden Winkeln.
Die Standardausführung umfasst die Schnellzustellvorrichtung, die Konsole, drei austauschbare Wellen, die Verstärkungsstange, die Reduzierung der Gegenformstütze und den Sockel. CBC fertigt die Werkzeuge für die großen Durchmesser der UNI 120 auf Bestellung. Dazu gehören Biegeformen vom Typ C für Durchmesser über Ø 90 bis 114,3 mm. Ebenfalls enthalten sind Biegeformen vom Typ E für Durchmesser über 3″1/2 bis 4″1/2. Außerdem umfasst das Angebot Biegeformen vom Typ L für Gasleitungen mit Durchmessern über 3″1/2 bis 4″. CBC bietet zudem Gegenformen aus Bronze und Gegenrollen an. Bitte fragen Sie uns nach der von Ihnen benötigten Größe.
Technische Daten
| Artikelnummer | 9200780.1 |
|---|---|
| Antrieb | Asynchronmotor 7,8 kW mit Inverter, 2 Geschwindigkeiten |
| Netzanschluss | 400 V / 50 Hz |
| Steuerung | digitale Touchscreen-Steuerung, mehrsprachig; Bedienfeld 24 V an der Konsole |
| Programmspeicher | 50 Programme mit je bis zu 9 Biegewinkeln |
| Bremse | Elektrobremse |
| Max. Biegewinkel | 180° plus Rückfederungsausgleich |
| Standard-Biegeradien | 3D und 4D |
| Gehäuse | Sphäroguss auf Stahlgestell |
| Abmessungen L × B × H | 1.500 × 900 × 1.200 mm / 59,06 × 35,43 × 47,24 in |
| Gewicht | 1.750 kg / 3.858,1 lb |
| Lieferumfang | 400 V / 50 Hz, Schnellzustellvorrichtung, Konsole, 3 Wechselwellen, Verstärkungsstange, Reduzierung der Gegenformstütze, Untergestell |
Biegekapazität der UNI 120
Kupfer- und Aluminiumrohre erreichen an der UNI 120 einen Durchmesser von bis zu 139,7 mm, alle anderen aufgeführten Metallrohre bis zu 114,3 mm. Die Wandstärke beträgt bei Möbelrohren bis zu 10 mm, bei Aluminiumrohren 9 mm, bei Kupfer-, Elektroinstallations-, Hydraulik- und Kesselrohren 8 mm und bei Edelstahlrohren 6 mm. Gasrohre mit einem Durchmesser von bis zu 4 Zoll werden mit einer Wandstärke von 8 mm gebogen.
Maximaler Biegewinkel: 180° plus Rückfederungsausgleich, ohne Dorn.
Standard-Biegeradien: 3D und 4D.
Biegekapazität nach Rohrwerkstoff
| Rohrwerkstoff | Max. Außendurchmesser | Max. Wandstärke |
|---|---|---|
| Kupferrohre (hart und weich), weichgeglühte Messingrohre | 139,7 mm / 5,5 in | 8 mm / 0,31 in |
| Elektroinstallationsrohre aus Stahl | 114,3 mm / 4,5 in | 8 mm / 0,31 in |
| Edelstahlrohre AISI 304/316 | 114,3 mm / 4,5 in | 6 mm / 0,24 in |
| Hydraulik-Stahlrohre St 35.4 | 114,3 mm / 4,5 in | 8 mm / 0,31 in |
| Möbelrohre | 114,3 mm / 4,5 in | 10 mm / 0,39 in |
| FE-Kesselrohre | 114,3 mm / 4,5 in | 8 mm / 0,31 in |
| Aluminiumrohre | 139,7 mm / 5,5 in | 9 mm / 0,35 in |
| Gasrohre UNI 5745 | 4" | 8 mm / 0,31 in |
| Vierkantrohre | 90 × 90 mm / 3,54 × 3,54 in | 10 mm / 0,39 in |
Edelstahl AISI 304/308/316. Sonderdurchmesser und Sonderradien auf Anfrage.
