Die Mingori GS de Production im Überblick

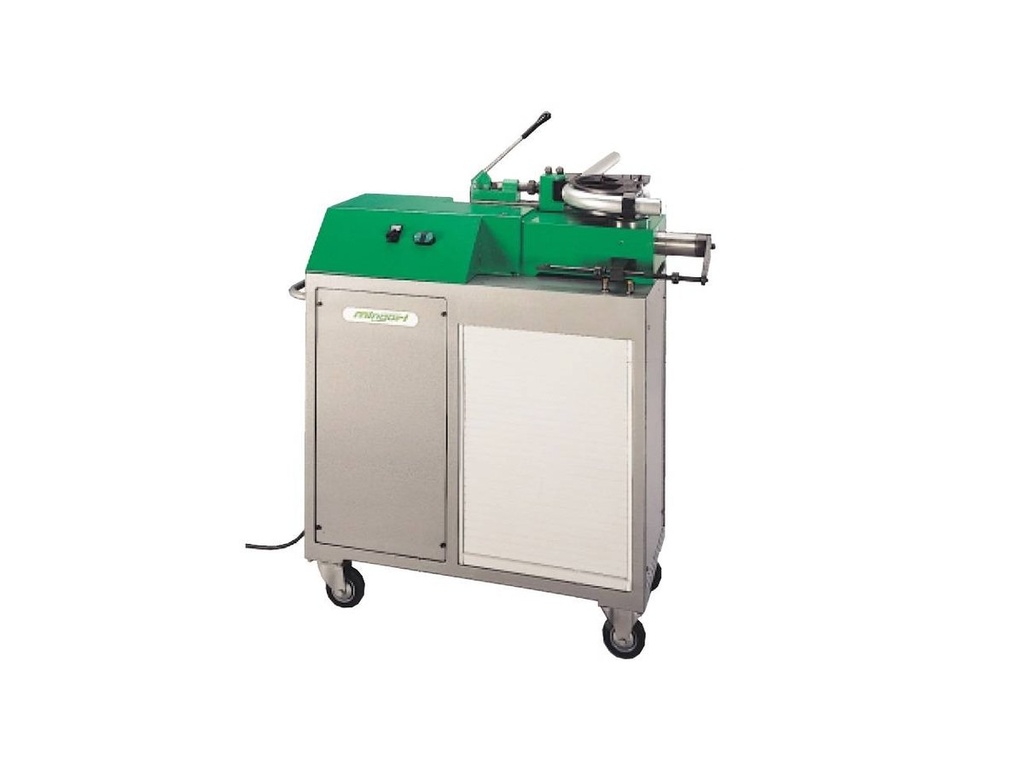

Die GS de Production verfügt über einen Rollschrank, auf dem das GS-Biegemodul montiert ist. In einem geschützten Fach befindet sich das Hydraulikaggregat, während in einem zweiten Fach die Werkzeuge untergebracht sind. Diese Maschine lässt sich leicht in der Werkstatt bewegen und eignet sich ideal für mittlere Serien und den Prototypenbau.
Eine Hydraulikeinheit mit Elektromotor dreht die Biegeform über eine Zahnstange. Das Rohr wird von 0° bis 180° um die Form gezogen, und ein automatischer Winkelanschlag beendet den Biegevorgang beim eingestellten Winkel. Das Basismodell kann Stahl-, Edelstahl-, Aluminium-, Kupfer- und Kupferlegierungsrohre mit einem Durchmesser von bis zu 40 mm mit Hohlwerkzeugen biegen. Für dünnwandige Rohre und sehr kleine Radien kann die Maschine mit einer Dornvorrichtung ausgestattet werden, die einen Dornarm, eine Dornstange und eine Spannvorrichtung umfasst.
Technische Daten
| Rohrdurchmesser | bis Ø 40 mm |
|---|---|
| Biegewinkel | 0–180° |
| Max. Widerstandsmoment | I/V 4,8 cm³ (Stahlrohr E24) |
| Motor | 1250 W, 50 Hz, 230/400 V Drehstrom (Spannung bei Bestellung angeben) |
| Biegegeschwindigkeit | 2,5 U/min; 6 s für einen 90°-Bogen |
| Platzbedarf | 0,84 × 0,35 m, Höhe 1,05 m |
| Optionen | Fußpedal für den Biegezyklus; Plan-Positionierer mit Skalenleiste 2 m oder 3 m und 4 Längenanschlägen; Trommel für 4 Winkel |
Ausführung der GS de Production
| Ausführung | Artikelnummer | Biegen | Motor |
|---|---|---|---|
| GS de Production, Grundmodell | 65 7703 | ohne Dorn; Dornausstattung auf Anfrage | 1250 W |
Die Werkzeuge (Biegeform, Führungs-Gegenform, Spannbügel) werden passend zu Ihren Rohren ausgewählt.
Weitere Mingori-Maschinen für das Rotationszugbiegen
Das Biegemodul GS mit OB 30 / OBM 60 oder eine Maschine auf langem Gestell:
