SSVH UB im Überblick

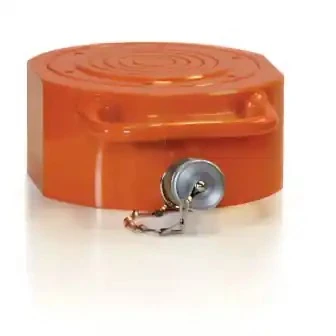

Die UB-Zylinder des französischen Herstellers SSVH sind für Stellen gedacht, an denen ein Heber in einen sehr schmalen Spalt passen muss. Bei 15 mm Hub reicht die Einbauhöhe von 46 mm beim 5-Tonnen-Modell bis 111 mm beim 220-Tonnen-Modell. Nach Angaben des Herstellers sind sie kompakt, leicht und handlich und eignen sich zum Anheben schwerer, schwer zugänglicher Bauteile.
Der Kolben wird durch die Last zurückgedrückt, eine Rückholfeder gibt es daher nicht, und die Zylinder drücken in jeder Lage. Der glatte Kolben läuft in einem Führungs- und Anschlagring, die Zylinder sind gegen Festfressen und Korrosion behandelt. Am Anschluss 3/8 NPT (Innengewinde) sitzt eine aufgeschraubte Kupplungshälfte 3050.3 mit Schutzkappe. Auf Anfrage liefert SSVH die UB mit Federrückzug, Schwenkkopf oder Befestigungsbohrungen.
Technische Daten
| Betriebsdruck | 700 bar |
|---|---|
| Kraft | 5 bis 220 t (57 bis 2.200 kN) |
| Hub | 15 mm |
| Einbauhöhe | 46 bis 111 mm |
| Kolbenrückzug | durch die Last |
| Ölanschluss | 3/8 NPT innen, Kupplungshälfte 3050.3 mit Schutzkappe |
| Gewicht | 1,2 bis 41 kg |
| Auf Anfrage | Federrückzug, Schwenkkopf (TO), Befestigungsbohrungen |
Weiterführende Informationen in unseren Ratgebern:
- Arten von Hydraulikzylindern: ein Überblick
- 700-bar-Hydraulikzylinder für anspruchsvolle Anwendungen
Die zehn Modelle der SSVH UB
Mit dem Schwenkkopf (TO, auf Anfrage) steigen Einbauhöhe und Gewicht auf die angegebenen Werte.
| Ausführung | Artikelnummer | Kraft (kN) | Kolbenfläche (cm²) | Hub (mm) | Ölvolumen (cm³) | Einbauhöhe (mm) | … mit Schwenkkopf (mm) | Gewicht | Gewicht mit Schwenkkopf (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 5 t | UB.5.15.L | 57 | 8,04 | 15 | 12 | 46 | 53 | 1,2 kg / 2,6 lb | 1,25 |
| 9 t | UB.9.15.L | 88 | 12,56 | 15 | 19 | 49 | 58 | 1,7 kg / 3,7 lb | 1,75 |
| 14 t | UB.14.15.L | 137 | 19,63 | 15 | 30 | 56 | 65 | 2,6 kg / 5,7 lb | 2,7 |
| 22 t | UB.22.15.L | 218 | 31,17 | 15 | 47 | 61 | 71 | 3,6 kg / 7,9 lb | 3,75 |
| 35 t | UB.35.15.L | 352 | 50,26 | 15 | 76 | 66 | 81 | 5,8 kg / 12,8 lb | 6,3 |
| 55 t | UB.55.15.L | 550 | 78,54 | 15 | 118 | 71 | 90 | 8,7 kg / 19,2 lb | 9,6 |
| 85 t | UB.85.15.L | 859 | 122,7 | 15 | 184 | 84 | 103 | 16 kg / 35,3 lb | 17,3 |
| 105 t | UB.105.15.L | 1.077 | 153,9 | 15 | 230 | 91 | 116 | 18,4 kg / 40,6 lb | 21 |
| 140 t | UB.140.15.L | 1.407 | 201,1 | 15 | 302 | 95 | 120 | 26,3 kg / 58 lb | 29 |
| 220 t | UB.220.15.L | 2.200 | 314,1 | 15 | 472 | 111 | 136 | 41 kg / 90,4 lb | 45 |
Werte aus dem SSVH-Datenblatt UB. Zylinder mit anderen Kräften und Hüben fertigt SSVH nach Vorgabe.
Abmessungen der SSVH UB (Buchstaben wie in der SSVH-Maßzeichnung, mm)
| Baugröße | A – Kolben-Ø | B | C | D | E – Lochabstand | Befestigungsbohrungen | I | O | P | R |
|---|---|---|---|---|---|---|---|---|---|---|
| 5 t | 32 | 76 | 28 | 28 | 32 | 2 × Ø 8,5 | 16 | 25 | 50 | 32 |
| 9 t | 40 | 85 | 35 | 35 | 37 | 2 × Ø 8,5 | 16 | 30 | 60 | 35 |
| 14 t | 50 | 95 | 43 | 43 | 42 | 2 × Ø 8,5 | 17 | 35 | 70 | 39 |
| 22 t | 63 | 107 | 53 | 53 | 50 | 2 × Ø 10,5 | 17 | 42,5 | 85 | 43 |
| 35 t | 80 | 128 | 73 | 75 | 65 | 2 × Ø 10,5 | 18 | 53,5 | 107 | 50 |
| 55 t | 100 | 153 | 90 | 93 | 80 | 2 × Ø 10,5 | 18 | 67 | 134 | 60 |
| 85 t | 125 | 185 | 112 | 107 | 100 | 2 × Ø 10,5 | 22 | 85 | 170 | 70 |
| 105 t | 140 | 185 | 127 | 135 | – | keine | 22 | 89 | 188 | – |
| 140 t | 160 | 218 | 146 | 135 | – | keine | 22 | 104 | 218 | – |
| 220 t | 200 | 248 | 178 | 165 | – | keine | 22 | 124 | 248 | – |
