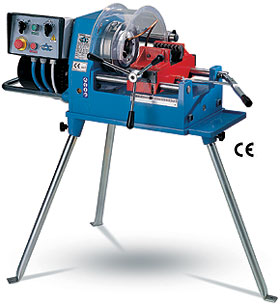

Die CBC 392-N im Überblick
Die CBC 392-N schneidet Gewinde an Metallrohren und an Rundstäben von 1/4″ bis 2″ GAS. Sie hat einen Drehkopf und einen selbstzentrierenden Spannstock, der Rohr oder Stab festhält. Der Spannstock gleitet auf zylindrischen Führungen und führt das Werkstück koaxial in den Schneidkopf; sein Hub beträgt 170 mm.
Die Schmier- und Kühlsysteme arbeiten in einem geschlossenen Kreislauf. Der eingebaute Tank verfügt über einen Doppelfilter für das Kühl- und Schmiermittel. Die Maschine ist mit einem Bedienfeld und einer Schutzscheibe ausgestattet. Der Schneidkopf hat eine Bohrung von 70 mm und dreht sich im ersten Gang mit 25 U/min.
CBC liefert das Modell 392-N wahlweise mit einem Drehstrommotor (400 V, zwei Drehzahlen) oder einem Einphasenmotor (230 V, eine Drehzahl). Sonderausführungen der Motoren sind auf Anfrage erhältlich. Die Maschine steht auf einem eigenen, 950 mm hohen Ständer und wiegt 95 kg. Die Komplettausführungen umfassen BSPT-Schneidbacken für 1/2″–3/4″ und 1″–2″.
Technische Daten
| Bereich | Rohre und Rundstäbe 1/4″ bis 2″ GAS |
|---|---|
| Drehstrommotor (Ausführungen 400 V) | 400 V / 50 Hz, 2 Drehzahlen, 1,9/1,4 kW, 2830/1400 U/min |
| Einphasenmotor (Ausführungen 230 V) | 230 V / 50 Hz, 1 Drehzahl, 1,1 kW, 1435 U/min |
| Drehzahl Schneidkopf (1. Gang) | 25 U/min |
| Durchgangsbohrung | 70 mm / 2,76 in |
| Hub des Spannstocks | 170 mm / 6,69 in |
| Schmierung und Kühlung | geschlossener Kreislauf, eingebauter Behälter mit Doppelfilter |
| Maße (L × B) | 880 × 330 mm / 34,65 × 12,99 in |
| Höhe ohne Untergestell | 380 mm / 14,96 in |
| Höhe mit Untergestell | 950 mm / 37,4 in |
| Gewicht | 95 kg / 209,4 lb |
| Optional | Fahrgestell mit Schrank; automatisch öffnender Schneidkopf für Linksgewinde; Backen BSPP, NPT, BSW, MA, HSS und links |
Gewindekapazität der CBC 392-N
| Gewinde | Min. Ø | Max. Ø |
|---|---|---|
| Gas kegelig (BSPT) | 1/4″ | 2″ |
| Gas zylindrisch (BSPP) | 1/4″ | 2″ |
| Amerikanisch kegelig (NPT) | 1/4″ | 2″ |
| Whitworth (BSW) | 5/16″ | 1″1/2 |
| Metrisch (MA) | 6 mm | 39 mm |
Ausführungen der CBC 392-N
| Ausführung | Artikelnummer | Motor | Lieferumfang |
|---|---|---|---|
| 400 V mit Backen | 9400065.1 | 400 V Drehstrom, 2 Drehzahlen | BSPT-Backen 1/2″–2″ rechts, Untergestell, Pumpe, Schutzschirm |
| 230 V mit Backen | 9400075.1 | 230 V einphasig, 1 Drehzahl | BSPT-Backen 1/2″–2″ rechts, Untergestell, Pumpe, Schutzschirm |
| 400 V ohne Backen | 9400060.1 | 400 V Drehstrom, 2 Drehzahlen | Maschine mit Pumpe und Schutzschirm, ohne Backen |
| 230 V ohne Backen | 9400070.1 | 230 V einphasig, 1 Drehzahl | Maschine mit Pumpe und Schutzschirm, ohne Backen |
Zubehör für die CBC 392-N
Passendes Zubehör und verwandte CBC-Maschinen:
